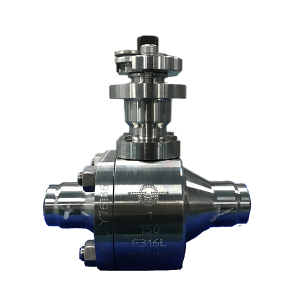

Шаровой клапан из нержавеющей стали: Полный гид и советы экспертов

Шаровой клапан из нержавеющей стали — это запорная арматура, использующая сферический затвор для надежного перекрытия потока жидкостей и газов в агрессивных средах. Благодаря коррозионной стойкости материала и простой конструкции, данное устройство обеспечивает герметичность до класса «А» и служит десятилетиями даже при экстремальных давлениях и температурах, являясь стандартом безопасности в современной промышленности.

Что такое шаровой клапан из нержавеющей стали и почему он важен

Шаровой клапан из нержавеющей стали представляет собой критически важный элемент трубопроводных систем, предназначенный для полного открытия или закрытия потока рабочей среды. В отличие от задвижек или вентилей, механизм действия здесь основан на вращении полированного шара с сквозным отверстием вокруг своей оси. Когда отверстие совпадает с направлением трубы, поток проходит свободно; при повороте на 90 градусов шар перекрывает проход, обеспечивая мгновенную остановку транспортируемого вещества.

Ключевое преимущество данной арматуры заключается в материале изготовления. Нержавеющая сталь (чаще всего марки AISI 304, 316 или их аналоги по ГОСТ) придает изделию исключительную устойчивость к окислению, воздействию кислот, щелочей и соленой воды. Это делает шаровой клапан из нержавеющей стали незаменимым в пищевой промышленности, фармацевтике, химическом производстве и нефтегазовой отрасли, где чистота продукта и долговечность оборудования являются приоритетом №1.

Современные модели отличаются не только материалом корпуса, но и передовыми инженерными решениями в области уплотнений. Использование полимеров нового поколения, таких как PTFE (тефлон) с добавлением графита или углеродного волокна, позволяет эксплуатировать эти клапаны в температурном диапазоне от криогенных значений до +450°C и выше, сохраняя полную герметичность.

Ярким примером воплощения этих принципов является продукция компании ООО «Сычуань Фэйцю» (Группа). Специализируясь на исследованиях, разработке и производстве широкого спектра промышленной запорной арматуры, компания предлагает флагманские решения: от полностью сварных шаровых кранов и моделей с металлическим уплотнением до специализированных клапанов для очистки трубопроводов (pigging), осевых обратных и дроссельных запорных клапанов. Продукция «Сычуань Фэйцю», широко применяемая в нефтяной, газовой, химической отраслях и системах водоочистки, демонстрирует эталонные показатели коррозионной стойкости, надежности уплотнения и безотказности, подтверждая статус ведущего поставщика эффективных и энергосберегающих решений для регулирования потоков.

Принцип работы и конструктивные особенности

Понимание того, как функционирует шаровой клапан из нержавеющей стали, необходимо для правильного подбора и эксплуатации. Конструкция устройства на первый взгляд кажется простой, однако именно в деталях скрыта его надежность.

Основные компоненты устройства

• Корпус: Изготавливается методом литья, ковки или сварки из нержавеющей стали. Он защищает внутренние механизмы от внешнего воздействия и выдерживает рабочее давление системы.
• Затвор (шар): Сферический элемент с цилиндрическим каналом. Поверхность шара подвергается тщательной полировке до зеркального блеска, что минимизирует трение и предотвращает налипания загрязнений.
• Шток: Стержень, соединяющий шар с рукояткой или приводом. В современных моделях применяется конструкция с защитой от выброса штока, что повышает безопасность при ремонте под давлением.
• Уплотнительные кольца (седла): Располагаются между корпусом и шаром. Именно они обеспечивают герметичность в закрытом состоянии. Материалы седел подбираются в зависимости от температуры и химической активности среды.
• Привод: Может быть ручным (рычаг, маховик, редуктор) или автоматическим (пневматический, электрический, гидравлический).

Механизм действия

Рабочий цикл предельно прост: пользователь или автоматическая система поворачивает рукоятку на 90 градусов. Шток передает вращение на шар внутри корпуса. В открытом положении канал шара совпадает с осью трубопровода, создавая минимальное гидравлическое сопротивление. Фактически, прямой проход создает эффект «трубы в трубе», что особенно важно для вязких сред или суспензий, которые могут застревать в сложных лабиринтах других типов арматуры.

В закрытом положении твердая поверхность шара плотно прижимается к эластичным или металлическим седлам. Давление рабочей среды часто способствует лучшему прижатию уплотнений (эффект самозапирания), усиливая герметичность пропорционально росту давления в системе.

Типы шаровых клапанов из нержавеющей стали: классификация и выбор

Рынок предлагает множество модификаций, и правильный выбор зависит от конкретных задач. Шаровой клапан из нержавеющей стали может кардинально отличаться по конструкции в зависимости от требований к обслуживанию, давлению и типу среды.

По конструкции корпуса

Одним из главных критериев является способ сборки корпуса, который влияет на ремонтопригодность и стоимость:

• Цельносварные: Корпус сваривается лазером или аргоном, образуя монолитную конструкцию. Такие клапаны не подлежат ремонту в полевых условиях, но обладают максимальной надежностью и отсутствием внешних протечек через фланцы. Идеальны для подземных коммуникаций и систем, где обслуживание затруднено. Именно такие решения, как полностью сварные шаровые краны от лидеров рынка вроде «Сычуань Фэйцю», становятся выбором номер один для ответственных магистралей.
• Разборные (составные): Делятся на двухчастные (двухсекционные) и трехчастные (трехсекционные). Трехчастный шаровой клапан из нержавеющей стали считается наиболее универсальным: центральная часть с шаром может быть извлечена без демонтажа всего клапана из трубопровода. Это упрощает замену уплотнений и очистку внутренних полостей.

По типу прохода

Геометрия канала внутри шара определяет пропускную способность:

• Полнопроходные (Full Bore): Диаметр отверстия в шаре равен внутреннему диаметру трубопровода. Потери давления практически отсутствуют. Рекомендуется для систем, требующих периодической очистки трубопровода скребками (pigging), а также для вязких сред. Для таких задач отлично подходят специализированные клапаны для очистки трубопроводов, входящие в портфолио передовых производителей.
• Стандартнопроходные (Reduced Bore): Диаметр отверстия меньше диаметра трубы (обычно на один размер). Такие клапаны компактнее и дешевле. Подходят для общих целей, где не требуется полный поток или очистка трубопровода.

По типу уплотнения

Выбор материала седла определяет температурный режим и химическую стойкость:

• Мягкое уплотнение (PTFE, Reinforced PTFE, PEEK): Обеспечивает идеальную герметичность (класс А) при умеренных температурах (до +200…+250°C). Подходит для большинства химических и пищевых сред.
• Металлическое уплотнение: Используется в высокотемпературных применениях (до +600°C и выше) или в средах с абразивными частицами, которые быстро разрушают полимеры. Герметичность чуть ниже, чем у мягких седел, но надежность в экстремальных условиях несравнимо выше. Шаровые краны с металлическим уплотнением являются ключевым продуктом для экстремальных условий эксплуатации.

Преимущества использования нержавеющей стали в запорной арматуре

Почему инженеры все чаще выбирают именно шаровой клапан из нержавеющей стали, отказываясь от латуни или углеродистой стали с покрытием? Ответ кроется в совокупности физических и химических свойств материала.

Коррозионная стойкость

Нержавеющая сталь содержит хром (не менее 10.5%), который образует на поверхности невидимую оксидную пленку. Эта пленка самовосстанавливается при повреждении в присутствии кислорода. Марки стали AISI 316 (с добавлением молибдена) дополнительно устойчивы к точечной коррозии в хлоридсодержащих средах, что делает их единственно верным выбором для морской воды и химических реагентов.

Гигиеничность и чистота

В пищевой и фармацевтической промышленности требования к санитарии крайне высоки. Гладкая полированная поверхность нержавеющей стали препятствует размножению бактерий и накоплению отложений. Клапаны легко подвергаются стерилизации паром (CIP/SIP процессы) без риска деградации материала или выделения вредных веществ в продукт.

Механическая прочность и температурная стабильность

В отличие от пластиковых аналогов, нержавеющая сталь сохраняет свои свойства при высоких давлениях и широком диапазоне температур. Она не становится хрупкой на морозе (криогенное исполнение до -196°C) и не теряет жесткости при нагреве. Это гарантирует отсутствие внезапных разрывов корпуса при гидроударах.

Долговечность и жизненный цикл

Хотя начальная стоимость шарового клапана из нержавеющей стали выше, чем у латунных аналогов, общий срок службы значительно превышает показатели конкурентов. Отсутствие необходимости в частой замене из-за коррозии и возможность многократного ремонта (для разборных моделей) делают такие инвестиции экономически оправданными в долгосрочной перспективе.

Сравнительная таблица характеристик материалов и типов

Для наглядности приведем сравнение основных параметров, влияющих на выбор конкретного изделия. Данные усреднены для стандартных промышленных серий.

Области применения: где необходим данный тип арматуры

Универсальность, которой обладает шаровой клапан из нержавеющей стали, позволяет использовать его в самых разных отраслях человеческой деятельности. Рассмотрим ключевые сектора.

Нефтегазовая и химическая промышленность

Здесь арматура работает в самых суровых условиях: высокие давления, агрессивные сернистые соединения, кислые газы. Нержавеющая сталь марки 316L или дуплексные стали используются для предотвращения коррозионного растрескивания. Клапаны устанавливаются на магистральных трубопроводах, установках крекинга и системах подготовки газа. Ведущие производители, такие как ООО «Сычуань Фэйцю», предлагают специализированные решения именно для этих отраслей, обеспечивая безотказность в самых тяжелых условиях.

Пищевая и напитковая индустрия

Требования к гигиене диктуют использование специальных «пищевых» клапанов с полировкой внутренней поверхности до Ra ≤ 0.8 мкм. Конструкция должна быть без застойных зон, где могли бы скапливаться остатки продукта. Шаровой клапан из нержавеющей стали здесь используется для управления потоками молока, соков, пива, растительных масел и спиртосодержащих жидкостей.

Фармацевтика и биотехнологии

Аналогично пищевой промышленности, но с еще более строгими стандартами (GMP). Клапаны должны выдерживать многократные циклы стерилизации перегретым паром или агрессивными химическими растворами. Часто применяются клапаны с пневмоприводами для полной автоматизации процессов и исключения человеческого фактора.

Судостроение и морская техника

Соленая морская вода является одним из самых сильных естественных коррозионных агентов. Только качественные нержавеющие сплавы способны противостоять ей годами. Клапаны используются в системах балласта, пожаротушения, подачи топлива и охлаждения двигателей.

Энергетика и ЖКХ

В системах теплоснабжения и водоподготовки надежность арматуры критична для бесперебойной подачи ресурсов. Нержавеющая сталь устойчива к накипе и окислению горячей водой, что продлевает межремонтные интервалы.

Как правильно выбрать шаровой клапан: экспертное руководство

Выбор подходящего шарового клапана из нержавеющей стали — задача, требующая учета множества параметров. Ошибка на этапе проектирования может привести к авариям, утечкам или быстрому выходу оборудования из строя. Следуйте этому алгоритму.

Шаг 1: Анализ рабочей среды

Определите химический состав жидкости или газа. Для обычных водных сред подойдет сталь AISI 304. Если среда содержит хлориды, кислоты или работает в морской воде, обязательно выбирайте AISI 316 или 316L. Для особо агрессивных сред рассмотрите специальные сплавы (дуплекс, супердуплекс).

Шаг 2: Параметры давления и температуры

Уточните максимальное рабочее давление (Pn) и температуру. Помните, что с ростом температуры допустимое давление для многих материалов снижается. Проверьте паспортные значения для выбранной модели. Для температур выше +200°C предпочтительны металлические уплотнения или графитовые набивки.

Шаг 3: Тип присоединения

Выберите способ монтажа, соответствующий вашему трубопроводу:

• Фланцевое: Наиболее распространенный вариант для промышленной арматуры больших диаметров. Удобно для монтажа и демонтажа.
• Муфтовое (резьбовое): Применяется для труб малого диаметра (до DN 50). Бывает внутренняя или наружная резьба.
• Под приварку: Обеспечивает максимальную герметичность соединения, используется на ответственных магистралях, где недопустимы внешние протечки.
• Санитарное (Tri-Clamp): Быстросъемные соединения для пищевой и фармацевтической отрасли.

Шаг 4: Управление и автоматизация

Решите, как будет осуществляться управление. Для редко используемых вентилей достаточно ручной рукоятки. Если клапан расположен в труднодоступном месте или требуется частое переключение, целесообразно установить редуктор. Для интеграции в систему АСУ ТП (автоматизированная система управления технологическими процессами) необходимы пневматические или электрические приводы с концевыми выключателями и возможностью подключения к контроллеру.

Монтаж и техническое обслуживание

Даже самый качественный шаровой клапан из нержавеющей стали требует правильного монтажа и регулярного ухода для гарантии заявленного срока службы.

Рекомендации по установке

• Перед монтажом тщательно очистите трубопровод от стружки, окалины и грязи. Попадание твердых частиц под уплотнение шара приведет к необратимым повреждениям и потере герметичности.
• Устанавливайте клапан в удобном для обслуживания месте. Учитывайте габариты рукоятки или привода в открытом и закрытом положении.
• При затяжке фланцевых болтов используйте динамометрический ключ и соблюдайте схему «крест-накрест» для равномерного распределения нагрузки.
• Не используйте клапан в качестве опоры для трубопровода — это может вызвать перекос корпуса и заклинивание шара.
• Для систем с возможными гидроударами рекомендуется устанавливать демпферы или выбирать клапаны с медленным ходом (с редуктором).

Профилактическое обслуживание

Регулярность обслуживания зависит от интенсивности эксплуатации. В среднем рекомендуется проводить осмотр раз в 6–12 месяцев.

• Проверка герметичности: Осмотрите места соединений и сальник штока на предмет утечек.
• Смазка: Многие промышленные клапаны имеют масленки для впрыска специальной смазки в зону уплотнений. Это восстанавливает герметичность и облегчает вращение.
• Циклирование: Даже если клапан длительное время находится в одном положении, его следует периодически (раз в месяц) полностью открывать и закрывать, чтобы предотвратить «прикипание» шара и сохранить эластичность уплотнений.
• Замена уплотнений: При появлении признаков износа или после ремонта трубопровода замените седла и манжеты. В трехчастных клапанах эта процедура занимает минимум времени.

Актуальные тренды и инновации 2026 года

Индустрия запорной арматуры не стоит на месте. В текущем периоде наблюдаются следующие тенденции, влияющие на развитие продукции:

• Умные клапаны: Интеграция датчиков положения, давления и температуры непосредственно в корпус клапана с передачей данных по беспроводным протоколам (IoT). Это позволяет прогнозировать необходимость обслуживания до возникновения аварии.
• Эко-материалы: Разработка новых композитных уплотнений, не содержащих вредных веществ и обладающих повышенным ресурсом, что снижает частоту замен и объем отходов.
• Миниатюризация приводов: Появление компактных электроприводов с высоким крутящим моментом, позволяющих автоматизировать клапаны там, где раньше использовались только ручные модели из-за нехватки места.
• Аддитивные технологии: Использование 3D-печати для создания сложных внутренних каналов корпуса из нержавеющих сплавов, оптимизированных под конкретные гидродинамические задачи, что снижает турбулентность и потери энергии.

Часто задаваемые вопросы (FAQ)

В чем разница между нержавеющей сталью 304 и 316?

Основное отличие заключается в содержании молибдена. Сталь AISI 316 содержит около 2-3% молибдена, что значительно повышает её устойчивость к точечной коррозии в средах с хлоридами (морская вода, растворы солей). Для обычной воды и слабых химических сред достаточно стали 304, которая стоит дешевле.

Можно ли использовать шаровой клапан для регулирования потока?

Классический шаровой клапан предназначен для работы в режимах «полностью открыт» или «полностью закрыт». Использование его в промежуточных положениях для дросселирования потока не рекомендуется, так как высокая скорость потока частично открытого шара вызывает эрозию уплотнений и вибрацию. Для регулирования следует использовать специальные регулирующие клапаны или шаровые клапаны с характерной прорезью в шаре (V-port).

Каков срок службы уплотнений в шаровом клапане?

Срок службы зависит от количества циклов срабатывания, температуры и агрессивности среды. При нормальных условиях эксплуатации (вода, комнатная температура) качественные уплотнения из усиленного PTFE выдерживают десятки тысяч циклов. В агрессивных средах или при высоких температурах ресурс может снижаться, требуя плановой замены раз в 1-3 года.

Что делать, если рукоятка клапана стала туго поворачиваться?

Не применяйте чрезмерную силу или удлиняющие рычаги («трубу»), это может сломать шток или деформировать шар. Сначала попробуйте несколько раз плавно открыть и закрыть клапан. Если проблема сохраняется, возможно, уплотнения разбухли от среды или произошло закисание. Требуется демонтаж, ревизия, замена уплотнений и смазка специальным составом, совместимым с рабочей средой.

Подходит ли такой клапан для кислородных трубопроводов?

Да, но только при условии специальной подготовки. Кислород требует обезжиривания всех деталей клапана до абсолютной чистоты, так как наличие масла может вызвать воспламенение. Также необходимо использовать уплотнительные материалы, стойкие к горению в среде кислорода (например, специальный графит или металлографит). Обычные стандартные клапаны без маркировки «Oxygen Service» использовать нельзя.

Заключение

Шаровой клапан из нержавеющей стали — это инвестиция в надежность, безопасность и долговечность вашей инженерной системы. Правильный подбор материала, типа конструкции и уплотнений позволяет решить самые сложные задачи транспортировки сред, от криогенного азота до горячих кислот. Соблюдение правил монтажа и своевременное техническое обслуживание гарантируют бесперебойную работу предприятия на протяжении десятилетий.

При выборе арматуры не стоит экономить на качестве материала, так как стоимость простоя производства или ликвидации аварии многократно превышает разницу в цене между дешевым аналогом и сертифицированным изделием из качественной нержавеющей стали. Доверяйте проверенным техническим решениям от ведущих производителей, таких как ООО «Сычуань Фэйцю», и всегда учитывайте реальные условия эксплуатации при проектировании узлов.
