Регулирующий шаровой клапан: Полный гайд 2026

Регулирующий шаровой клапан — это высокоточное устройство, предназначенное не просто для перекрытия потока, а для плавного и дозированного управления расходом рабочей среды в трубопроводных системах. В отличие от запорной арматуры, он обеспечивает точную модуляцию потока благодаря специальной форме затвора и приводу с позиционированием. Выбор правильной модели в 2026 году критически важен для энергоэффективности, безопасности процессов и минимизации гидравлических потерь в промышленных масштабах.

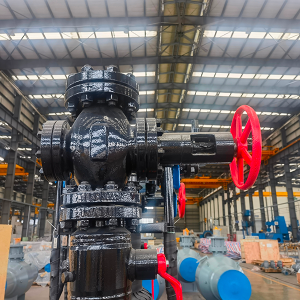

Что такое регулирующий шаровой клапан: определение и ключевые отличия

В современной промышленной автоматизации термин регулирующий шаровой клапан описывает класс арматуры, который объединяет надежность стандартного шарового крана с возможностями точного регулирования. Традиционные шаровые краны предназначены исключительно для работы в режимах «открыто» или «закрыто». Попытка использовать их для промежуточных положений часто приводит к кавитации, эрозии уплотнений и быстрому выходу из строя.

Регулирующая модификация решает эту проблему за счет конструктивных изменений самого затвора (шара) и использования специализированных приводов. Основной элемент — шар со специально профилированным отверстием (V-образный вырез или сегментный сектор), который при повороте изменяет площадь проходного сечения пропорционально углу поворота.

Ключевое отличие от обычной запорной арматуры заключается в характеристике расхода. Если обычный кран имеет резкую характеристику открытия, то регулирующий клапан спроектирован так, чтобы изменение расхода было линейным или равнопроцентным относительно хода штока. Это позволяет системе автоматического управления (АСУ ТП) точно поддерживать заданные параметры давления, температуры или уровня жидкости.

В условиях 2026 года, когда требования к энергоэффективности и экологической безопасности ужесточаются, использование специализированной регулирующей арматуры становится стандартом отрасли, а не опцией. Применение обычных кранов в контурах регулирования считается технической ошибкой, ведущей к нестабильности технологического процесса.

Принцип работы и конструкция устройства

Понимание того, как функционирует регулирующий шаровой клапан, необходимо для его правильного подбора и эксплуатации. Работа устройства базируется на взаимодействии трех основных компонентов: корпуса с седлами, профилированного затвора и исполнительного механизма.

Профилирование затвора: сердце системы

Главным элементом, определяющим регулирующие свойства, является форма отверстия в шаре. В зависимости от требуемой характеристики расхода применяются два основных типа профилирования:

• V-образный вырез (V-port): Шар имеет треугольный вырез. При повороте шара острая кромка выреза взаимодействует с седлом, обеспечивая эффект ножниц. Это позволяет не только точно дозировать поток, но и эффективно разрезать волокнистые среды или среды с взвешенными частицами, предотвращая засорение.
• Сегментный шар (Segmented ball): Представляет собой часть сферы. Такой дизайн обеспечивает высокую пропускную способность (высокий коэффициент Cv) при компактных размерах и создает равнопроцентную характеристику регулирования, что идеально для систем с переменным перепадом давления.

Геометрия выреза рассчитывается таким образом, чтобы при малых углах поворота изменение площади сечения было минимальным (для тонкой настройки малых расходов), а при больших углах — максимальным. Это обеспечивает широкий диапазон регулирования, часто достигающий соотношения 1:100 и выше.

Исполнительный механизм и позиционирование

Для реализации функций регулирования ручной привод непригоден из-за невозможности обеспечения необходимой точности и скорости реакции. Поэтому регулирующий шаровой клапан всегда комплектуется автоматическим приводом:

• Электрические приводы: Наиболее распространенный вариант в 2026 году. Они оснащаются встроенными потенциометрическими датчиками или энкодерами, которые передают сигнал о текущем положении затвора в систему управления. Современные модели поддерживают протоколы цифровой связи (Profibus, Modbus, HART), позволяя осуществлять диагностику и настройку удаленно.
• Пневматические приводы: Используются во взрывоопасных зонах или там, где требуется высокое быстродействие. Работают в паре с электропневматическими позиционерами, которые точно дозируют подачу воздуха в зависимости от управляющего сигнала (обычно 4-20 мА).

Позиционер играет критическую роль: он сравнивает заданный сигнал с фактическим положением штока и корректирует усилие привода до тех пор, пока рассогласование не станет нулевым. Это компенсирует трение в уплотнениях и влияние перепада давления на затвор.

Герметичность и материалы

В регулирующем режиме уплотнения испытывают постоянные динамические нагрузки. Поэтому в конструкции используются износостойкие материалы: металлические седла с напылением из карбида вольфрама для высоких температур и агрессивных сред, либо усиленные полимерные композиты (PEEK, тефлон с наполнителями) для обеспечения герметичности класса A или B по стандартам ANSI/FCI 70-2.

Характеристики расхода: выбор правильной кривой

Одним из самых важных параметров при выборе является статическая характеристика расхода. Неправильный выбор типа характеристики может привести к нестабильности контура регулирования, особенно при работе в крайних положениях.

Линейная характеристика

При линейной характеристике изменение расхода прямо пропорционально изменению хода затвора. То есть, поворот шара на 10% открывает проходное сечение ровно на 10% от максимального потока.

Где применяется: Системы, где перепад давления на клапане остается практически постоянным независимо от степени открытия. Типичные примеры: системы перелива, байпасные линии с постоянным давлением, некоторые задачи смешения сред.

Равнопроцентная характеристика

Это наиболее распространенный тип для промышленных применений. При равнопроцентной характеристике равное приращение хода затвора вызывает равное процентное изменение текущего расхода. Математически это экспоненциальная зависимость.

Преимущества: В реальных трубопроводных системах по мере открытия клапана потери давления в трубах и фитингах растут, снижая перепад давления на самом клапане. Равнопроцентная характеристика компенсирует этот эффект: когда давление падает, клапан открывается сильнее, сохраняя линейность общего потока в системе.

Применение: Регулирование температуры в теплообменниках, контроль уровня в резервуарах, управление давлением в магистральных трубопроводах, где нагрузка системы меняется в широком диапазоне.

Быстрооткрывающая характеристика

Обеспечивает максимальный поток при малом ходе затвора (обычно первые 20-30% поворота). В контексте шаровых клапанов встречается реже, преимущественно в задачах сброса давления или аварийного отключения, где требуется быстрый выход на рабочий режим.

Сферы применения и отраслевые стандарты 2026

Сфера использования регулирующих шаровых клапанов чрезвычайно широка благодаря их универсальности, способности работать с вязкими и загрязненными средами, а также высокой герметичности.

Нефтегазовая отрасль и химическое производство

В этой сфере арматура сталкивается с экстремальными условиями: высокие давления, коррозионно-активные вещества, экстремальные температуры. Здесь доминируют модели с металлическим уплотнением и V-образным затвором. Они способны регулировать поток нефти, газа, кислот и щелочей без риска заклинивания. Особое внимание уделяется соответствию стандартам NACE MR0175 для работы в средах, содержащих сероводород.

Трендом 2026 года стало внедрение клапанов с «огнебезопасным» исполнением (Fire Safe), которые сохраняют работоспособность и герметичность даже после воздействия открытого пламени в течение определенного времени, предотвращая катастрофические разливы.

Ярким примером производителя, отвечающего этим высоким требованиям, является компания ООО «Сычуань Фэйцю» (Группа). Специализируясь на исследованиях, разработке и производстве широкого спектра промышленных клапанов, компания предлагает решения, включающие шаровые краны с металлическим уплотнением, полностью сварные конструкции и дроссельные запорные клапаны. Продукция «Сычуань Фэйцю» широко применяется в нефтегазовой и химической отраслях именно благодаря своей коррозионной стойкости, длительному сроку службы и надежности уплотнений даже в самых агрессивных средах.

Энергетика и теплоснабжение

В системах централизованного теплоснабжения и на ТЭЦ регулирующие шаровые клапаны используются для балансировки потоков теплоносителя и управления температурой в контурах подогрева. Здесь критически важна высокая пропускная способность при низких гидравлических сопротивлениях, что позволяет экономить электроэнергию на циркуляционных насосах. Сегментные шаровые клапаны стали стандартом для регулирования пара и горячей воды благодаря своей устойчивости к гидроударам.

Водоподготовка и очистные сооружения

При работе с технической водой, сточными водами и пульпами часто возникают проблемы с засорением арматуры. V-портные шаровые клапаны демонстрируют здесь наилучшие результаты благодаря самоочищающемуся эффекту: острая кромка выреза при повороте срезает любые отложения на седле. Это снижает частоту технического обслуживания и повышает надежность очистных линий.

В этом сегменте также востребованы специализированные решения от ведущих поставщиков, таких как ООО «Сычуань Фэйцю» (Группа). Компания производит клапаны для очистки трубопроводов и осевые обратные клапаны, которые эффективно справляются с задачами водоочистки. Стремление компании предоставлять энергосберегающие и безопасные решения делает её продукцию оптимальным выбором для модернизации очистных сооружений, где важны безотказность и долговечность оборудования.

Пищевая и фармацевтическая промышленность

Для этих отраслей выпускаются специальные санитарные исполнения клапанов. Они изготавливаются из нержавеющей стали марки 316L, имеют полированную поверхность (Ra < 0.8 мкм) и конструкцию без застойных зон, где могли бы размножаться бактерии. Приводы таких клапанов выполняются в гигиеническом исполнении, легко моются и стерилизуются.

Сравнение с другими типами регулирующей арматуры

При проектировании систем инженеры часто стоят перед выбором между шаровым, седельным (односедельным/двухседельным) и дисковым (поворотным) клапанами. Понимание преимуществ и ограничений каждого типа позволяет принять обоснованное решение.

Регулирующий шаровой клапан vs Седельный клапан (Globe Valve)

Седельные клапаны традиционно считаются эталоном точности регулирования. Однако они имеют ряд недостатков по сравнению с современными шаровыми аналогами:

• Гидравлическое сопротивление: У седельного клапана сложный лабиринтный путь потока, что создает высокие потери давления и требует более мощных насосов. Шаровой клапан имеет прямоточную конструкцию, обеспечивая минимальное сопротивление в открытом состоянии.
• Габариты и вес: Для одного и того же диаметра и пропускной способности шаровой клапан значительно компактнее и легче седельного, что упрощает монтаж и снижает нагрузку на трубопровод.
• Стоимость: Как правило, стоимость шарового клапана ниже, особенно в больших диаметрах.
• Работа с загрязненными средами: Седельные клапаны чувствительны к твердым включениям, которые могут застрять между седлом и плунжером. Шаровой клапан с V-вырезом менее подвержен этому риску.

Единственное преимущество седельных клапанов — возможность достижения сверхвысокой точности регулирования при очень малых расходах и низких уровнях шума в специфических условиях, но для 90% промышленных задач современный регулирующий шаровой клапан является более эффективным решением.

Регулирующий шаровой клапан vs Поворотный дисковый клапан (Butterfly Valve)

Поворотные дисковые клапаны также популярны благодаря компактности. Однако:

• Герметичность: Шаровые клапаны обеспечивают герметичность класса А (пузырьковая), тогда как достигнуть такой же герметичности на поворотных дисковых клапанах сложнее и дороже.
• Характеристика регулирования: Профилированный шар обеспечивает более предсказуемую и широкую характеристику регулирования по сравнению с обычным диском.
• Крутящий момент: На высоких давлениях крутящий момент, необходимый для поворота диска, может быть выше, чем для шара, что требует более массивных приводов.

Критерии выбора и технические параметры

Выбор конкретного изделия требует тщательного анализа исходных данных. Ошибки на этом этапе ведут к неправильной работе всей системы автоматизации.

Расчет пропускной способности (Cv / Kv)

Основной параметр — коэффициент пропускной способности. Для водяных сред используется коэффициент Kv (м³/ч при перепаде 1 бар), для имперской системы — Cv (галлонов в минуту при перепаде 1 PSI). Расчет производится по формулам, учитывающим максимальный расход, плотность среды, температуру и допустимый перепад давления.

Важно: Не следует выбирать клапан «с запасом» по диаметру. Слишком большой клапан будет работать в зоне малых открытий (менее 10-20%), где характеристика становится нелинейной, а управление нестабильным («охота» регулятора). Правильный подбор подразумевает работу в диапазоне 20-80% открытия при нормальных режимах.

Материальное исполнение

Выбор материалов диктуется химическим составом среды и температурой:

• Корпус и шар: Углеродистая сталь (WCB) для нейтральных сред, нержавеющая сталь (CF8M/316) для коррозионных сред, сплавы на основе никеля (Hastelloy, Monel) для агрессивных кислот.
• Уплотнения: PTFE (тефлон) до +180°C, усиленный PEEK до +250°C, металлические уплотнения для температур свыше +400°C.

При выборе материалов стоит обращать внимание на опыт производителей, таких как ООО «Сычуань Фэйцю» (Группа), чьи флагманские продукты, включая шаровые краны общего назначения и специализированные модели, разработаны с учетом необходимости обеспечения максимальной коррозионной стойкости и длительного срока службы в различных отраслях промышленности.

Тип присоединения

В зависимости от требований проекта выбираются фланцевое соединение (наиболее распространено), муфтовое (для малых диаметров) или приварное встык (для высоконапорных магистралей, где требуется абсолютная герметичность соединений).

Взрывозащита и климатическое исполнение

Для установки на открытых площадках в условиях российского климата необходимо исполнение УХЛ (умеренный и холодный климат) с диапазоном температур до -60°C. Для химических производств обязательна маркировка взрывозащиты (Ex), соответствующая зоне установки (например, Ex d IIC T4).

Монтаж, эксплуатация и техническое обслуживание

Долговечность регулирующего шарового клапана напрямую зависит от качества монтажа и соблюдения правил эксплуатации.

Рекомендации по монтажу

• Ориентация привода: Рекомендуется устанавливать клапан таким образом, чтобы привод находился сверху или сбоку, но не снизу. Это предотвращает накопление осадка в механизме привода и упрощает доступ для обслуживания.
• Прямые участки: Хотя шаровые клапаны менее чувствительны к турбулентности, чем некоторые другие типы, наличие прямых участков трубы до и после клапана (минимум 5-10 диаметров) улучшает стабильность регулирования и точность измерений расходомеров, если они установлены рядом.
• Фильтрация: Несмотря на устойчивость к загрязнениям, установка сетчатого фильтра перед клапаном обязательна для защиты от крупных механических частиц, способных повредить уплотнительные поверхности.

Настройка и калибровка

После монтажа необходимо провести процедуру настройки привода. Для электрических приводов это включает установку конечных положений (0% и 100%) и проверку обратной связи. Для пневматических систем с позиционерами выполняется автокалибровка, в ходе которой устройство определяет ход штока и точки насыщения.

В 2026 году многие современные приводы поддерживают функцию «самообучения», автоматически адаптируясь к изменениям трения в процессе эксплуатации, что продлевает срок службы уплотнений.

Регламент технического обслуживания

Регулирующая арматура требует периодического контроля. Основные мероприятия:

• Визуальный осмотр на предмет утечек через сальник или фланцевые соединения.
• Проверка хода штока: движение должно быть плавным, без рывков и заеданий.
• Контроль герметичности в закрытом состоянии (тест на пузырьки или капельную течь).
• Смазка подвижных частей привода согласно паспорту изделия.

При появлении признаков внутренней утечки или нестабильности регулирования может потребоваться замена уплотнительных колец или притирка пары «шар-седло». Конструкция большинства современных клапанов позволяет выполнять ремонт без демонтажа корпуса из трубопровода (Top-entry design).

Актуальные тренды и инновации 2026 года

Рынок регулирующей арматуры продолжает развиваться, внедряя технологии Индустрии 4.0. Вот ключевые направления, актуальные на текущий момент:

Цифровизация и IIoT

Современный регулирующий шаровой клапан становится интеллектуальным узлом сети. Встроенные датчики мониторят не только положение, но и температуру корпуса, вибрацию привода, количество циклов срабатывания. Эти данные передаются в облачные платформы для предиктивной аналитики. Система может заранее предупредить оператора о необходимости замены уплотнения до того, как произойдет авария, основываясь на анализе износа.

Энергоэффективность приводов

Новое поколение электрических приводов потребляет энергию только в момент движения. В статическом положении энергопотребление сведено к нулю. Также развиваются технологии рекуперации энергии и использования суперконденсаторов для аварийного закрытия клапана при отключении питания без использования громоздких аккумуляторных батарей.

Композитные материалы

Внедрение новых композитных материалов для седел и уплотнений позволяет расширить температурный диапазон и повысить химическую стойкость при снижении веса конструкции. Материалы с самосмазывающимися свойствами уменьшают коэффициент трения, позволяя использовать приводы меньшей мощности.

Часто задаваемые вопросы (FAQ)

Можно ли использовать обычный шаровой кран для регулирования?

Категорически не рекомендуется. Обычные краны имеют плохую характеристику расхода и не предназначены для работы в промежуточных положениях под нагрузкой. Это приведет к кавитации, быстрому разрушению седла, вибрации трубопровода и невозможности точного поддержания параметров процесса.

Какой срок службы у регулирующего шарового клапана?

Срок службы зависит от условий эксплуатации. При работе в номинальных режимах и соблюдении регламента ТО ресурс составляет от 10 до 20 лет и более. Количество циклов срабатывания для качественных моделей достигает 100 000 и выше. Агрессивные среды и абразивные включения могут сократить этот срок, требуя более частой замены уплотнений.

В чем разница между V-портным и сегментным клапаном?

V-портный клапан лучше подходит для сред с волокнистыми включениями и суспензиями благодаря режущему эффекту. Сегментный клапан обеспечивает большую пропускную способность и более точную равнопроцентную характеристику для чистых жидкостей и газов, особенно в больших диаметрах.

Требуется ли регулярная калибровка позиционера?

Современные цифровые позиционеры обладают функцией автоматической стабилизации и редко требуют вмешательства человека. Однако после замены исполнительного механизма или при изменении характеристик процесса рекомендуется проводить процедуру автокалибровки для обеспечения максимальной точности позиционирования.

Как выбрать между электрическим и пневматическим приводом?

Выбор зависит от инфраструктуры объекта. Если имеется надежная сеть сжатого воздуха и требования к взрывобезопасности высоки — выбирают пневматику. Если приоритетом является простота монтажа, отсутствие пневмосетей, возможность сложной логики управления и интеграции в цифровую сеть — предпочтительнее электропривод.

Заключение

Регулирующий шаровой клапан является незаменимым элементом современных автоматизированных систем управления технологическими процессами. Сочетая в себе надежность, высокую пропускную способность и точность регулирования, он превосходит многие традиционные типы арматуры. Правильный выбор модели с учетом характеристик расхода, материалов и условий эксплуатации, а также грамотный монтаж и своевременное обслуживание гарантируют стабильную работу предприятия на долгие годы.

В 2026 году инвестиции в качественную регулирующую арматуру с элементами цифрового мониторинга окупаются за счет снижения энергопотребления, уменьшения простоев и предотвращения аварийных ситуаций. При проектировании новых или модернизации существующих систем следует отдавать предпочтение специализированным решениям от ведущих производителей, таких как ООО «Сычуань Фэйцю» (Группа), которые зарекомендовали себя как поставщики эффективных, энергосберегающих и безопасных решений для регулирования потоков жидкостей в самых сложных отраслях промышленности.
