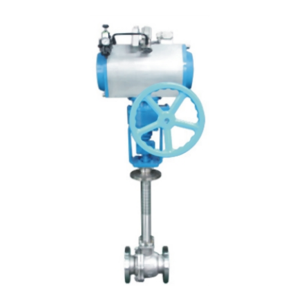

Шаровой клапан с верхней сборкой: Полный гид и выбор 2026

Шаровой клапан с верхней сборкой — это тип запорной арматуры, конструкция которой позволяет проводить обслуживание, ремонт и замену уплотнений без демонтажа корпуса из трубопровода. Это решение критически важно для систем, где остановка производства недопустима. В 2026 году такие клапаны становятся стандартом для нефтегазовой отрасли и энергетических комплексов благодаря повышенной надежности и снижению эксплуатационных расходов.

Что такое шаровой клапан с верхней сборкой и почему он важен в 2026 году

В современной промышленной инфраструктуре требования к надежности и безопасности достигли беспрецедентного уровня. Шаровой клапан с верхней сборкой (часто называемый топ-энтри или top-entry) представляет собой инженерное решение, при котором доступ к внутренним компонентам — шару, седлам и штоку — осуществляется через съемную крышку, расположенную в верхней части корпуса. В отличие от традиционных боково-сборных аналогов, эта конструкция устраняет необходимость вырезания участка трубы или полного снятия арматуры для проведения регламентных работ.

Актуальность данного типа оборудования в 2026 году обусловлена ужесточением экологических норм и ростом стоимости простоя предприятий. Промышленность переходит от стратегии «ремонт по отказу» к предиктивному обслуживанию. Клапаны с верхней сборкой идеально вписываются в эту парадигму, позволяя инженерам быстро диагностировать состояние уплотнений и заменять изношенные элементы непосредственно на месте установки. Это не просто техническая особенность, а экономический инструмент, снижающий операционные расходы (OPEX) за счет сокращения времени ремонтных окон.

Ключевым преимуществом является моноблочная или сварная конструкция корпуса, которая обеспечивает высочайшую герметичность и устойчивость к внешним нагрузкам. В условиях высоких давлений и агрессивных сред, характерных для добычи углеводородов и химического синтеза, целостность корпуса становится приоритетом номер один. Верхний вход сохраняет эту целостность, предоставляя при этом необходимый сервисный доступ.

Именно на создании таких высоконадежных решений специализируется ООО «Сычуань Фэйцю» (Группа). Компания, являясь ведущим поставщиком промышленной арматуры, фокусируется на исследованиях и производстве передовых клапанных систем. В портфеле компании представлены флагманские продукты, включая полностью сварные шаровые краны и модели с металлическим уплотнением, которые по своей конструкции и назначению идеально дополняют линейку арматуры с верхней сборкой. Продукция «Сычуань Фэйцю» широко применяется в нефтяной, газовой, химической отраслях и сфере водоочистки, предлагая клиентам коррозионную стойкость, длительный срок службы и безотказность в эксплуатации. Стремление компании предоставлять эффективные и энергосберегающие решения делает её технологии важным элементом современной промышленной инфраструктуры.

Конструктивные особенности и принцип работы

Понимание устройства шарового клапана с верхней сборкой необходимо для правильного выбора и эксплуатации. Конструкция кардинально отличается от более распространенных моделей с боковым входом, где корпус состоит из двух или трех частей, соединенных резьбой или болтами по экватору.

Основные компоненты системы

• Моноблочный корпус: Изготавливается методом ковки или литья из высокопрочных сталей (углеродистых, нержавеющих или дуплексных). Отсутствие горизонтального разъема исключает потенциальные пути утечки наружу и повышает механическую прочность.
• Съемная верхняя крышка (Bonnet): Ключевой элемент, обеспечивающий доступ внутрь. Крышка крепится к корпусу мощными болтовыми соединениями и герметизируется спирально-навитой прокладкой или металлическим кольцом.
• Шаровой затвор: Сферический элемент с сквозным отверстием, который поворачивается на 90 градусов для открытия или перекрытия потока. В моделях с верхней сборкой шар часто имеет специальную геометрию, облегчающую его извлечение вверх.
• Седла (уплотнения): Кольцевые элементы, обеспечивающие герметичность пары «шар-корпус». В современных версиях 2026 года используются композитные материалы, сочетающие эластичность полимеров и термостойкость металлов.
• Шток и механизм привода: Передает крутящий момент от рукоятки, редуктора или электропривода на шар. Конструкция штока предусматривает защиту от выброса под давлением.

Принцип действия и механизм герметизации

Работа клапана основана на повороте шара вокруг своей оси. Когда отверстие шара совпадает с осью трубопровода, среда свободно проходит через арматуру. При повороте на 90 градусов сплошная часть шара перекрывает поток. Уникальность конструкции с верхней сборкой заключается в механизме фиксации шара и седел.

В большинстве таких клапанов используется принцип самозапирания под давлением. Давление рабочей среды воздействует на заднюю часть седла, прижимая его к поверхности шара. Чем выше давление в трубопроводе, тем плотнее контакт и надежнее герметизация. Это свойство делает их незаменимыми для магистральных трубопроводов высокого давления.

Процесс обслуживания выглядит следующим образом: после сброса давления в линии и перевода клапана в промежуточное положение, оператор ослабляет болты верхней крышки. Крышка поднимается вместе со штоком и шаром (в некоторых конструкциях) или освобождает доступ к ним. Это позволяет визуально оценить износ седел, очистить полость от загрязнений и заменить уплотнительные кольца, не нарушая центровку корпуса относительно фланцев трубопровода.

Ключевые преимущества перед традиционными решениями

Выбор между клапаном с верхней сборкой и его аналогами часто сводится к анализу совокупной стоимости владения. Хотя начальная цена топ-энтри клапанов может быть выше, их эксплуатационные преимущества в долгосрочной перспективе очевидны.

Снижение времени простоя и затрат на ремонт

Традиционный ремонт боково-сборного клапана требует его полного демонтажа. Это влечет за собой остановку технологической линии, использование грузоподъемной техники, разгерметизацию фланцевых соединений и последующую повторную опрессовку участка. Для крупных диаметров (DN300 и выше) этот процесс может занимать от нескольких часов до нескольких суток.

Шаровой клапан с верхней сборкой решает эту проблему радикально. Ремонт выполняется на месте установки (on-site). Время обслуживания сокращается в 5–10 раз. Для непрерывных производств, таких как НПЗ или газоперерабатывающие заводы, сохранение даже одного часа работы окупает стоимость самого клапана многократно.

Повышенная надежность и безопасность

Отсутствие горизонтального разъема в корпусе устраняет риск протечек через прокладку корпуса, который является слабым местом у разъемных конструкций. Моноблочный корпус лучше сопротивляется изгибающим моментам и вибрациям, возникающим в трубопроводе. Кроме того, конструкция с верхней крышкой обычно предусматривает более надежную фиксацию штока, что предотвращает его аварийный выброс при резких скачках давления — критический параметр безопасности согласно стандартам API 6D и ISO 17292.

Универсальность применения в сложных средах

Данные клапаны демонстрируют превосходные результаты в работе с вязкими, абразивными или криогенными средами. Возможность быстрой очистки внутренней полости от парафина, смол или твердых частиц без демонтажа продлевает ресурс оборудования. В 2026 году, с ростом добычи трудноизвлекаемых запасов, эта характеристика становится определяющей.

Сравнительный анализ: Верхняя сборка против Боковой сборки

Для принятия взвешенного инженерного решения необходимо четко понимать различия между двумя основными типами конструкций. Ниже приведена детальная таблица сравнения, помогающая выбрать оптимальное решение для конкретных задач.

Из таблицы видно, что шаровой клапан с верхней сборкой выигрывает там, где важна надежность и минимизация простоев. Боково-сборные аналоги остаются актуальными для второстепенных линий с низкой ответственностью, где первоначальная цена является главным критерием выбора.

Пошаговая инструкция по обслуживанию и ремонту

Одним из главных преимуществ рассматриваемого типа арматуры является возможность самостоятельного обслуживания квалифицированным персоналом. Ниже представлен алгоритм действий, соответствующий лучшим отраслевым практикам 2026 года.

Подготовка к работам

• Изоляция участка: Убедитесь, что клапан изолирован от давления с обеих сторон. Перекройте соседнюю арматуру.
• Сброс давления: Полностью стравите остаточное давление из полости клапана через дренажные отверстия (если предусмотрены).
• Дегазация и очистка: Если рабочая среда токсична или огнеопасна, проведите процедуру дегазации и промывки внутренней полости.
• Позиционирование: Переведите рукоятку или привод в положение «полуоткрыто» (примерно 45 градусов). Это необходимо для безопасного извлечения шара.

Процесс разборки

1. Снимите привод (рукоятку, редуктор или электропривод), открутив крепежные болты.
2. Ослабьте болты крепления верхней крышки. Делайте это крест-накрест, чтобы избежать перекоса.
3. Аккуратно поднимите верхнюю крышку. В некоторых моделях шар поднимается вместе с крышкой, в других — остается в корпусе, открывая доступ к седлам.
4. Извлеките шар, шток (если он не закреплен в крышке) и старые седла.

Дефектовка и замена компонентов

Внимательно осмотрите поверхность шара. Наличие глубоких царапин, коррозии или эрозии может потребовать замены всего затвора. Проверьте посадочные места в корпусе на наличие задиров. Замените седла и уплотнительные кольца на новые, используя рекомендованные смазки. Важно: Используйте только оригинальные запчасти, соответствующие спецификации изделия, чтобы гарантировать герметичность.

Сборка и тестирование

1. Установите новые седла в корпус, соблюдая ориентацию.
2. Вставьте шар и шток, убедившись в правильности зацепления паза штока с пазом шара.
3. Установите верхнюю крышку с новой прокладкой. Затяните болты динамометрическим ключом согласно карте затяжки (момент затяжки указывается в паспорте изделия).
4. Установите привод обратно.
5. Проведите циклирование (открытие-закрытие) для проверки плавности хода.
6. Выполните гидравлические испытания на герметичность перед вводом в эксплуатацию.

Критерии выбора: Как подобрать идеальный клапан

Рынок промышленной арматуры в 2026 году предлагает множество модификаций. Чтобы выбрать правильный шаровой клапан с верхней сборкой, необходимо учитывать ряд технических параметров.

Материал исполнения

Выбор материала зависит от рабочей среды:

• Углеродистая сталь (A216 WCB): Стандартное решение для нефти, газа и воды при температурах до +425°C.
• Нержавеющая сталь (A351 CF8/CF8M): Необходима для кислых сред, пищевых производств и высоких температур.
• Дуплексные и супердуплексные стали: Идеальны для морской воды и сред с высоким содержанием хлоридов, обеспечивая высокую коррозионную стойкость и прочность.
• Специальные сплавы: Для экстремальных условий (высокосернистые среды, криогеника) используются сплавы типа Monel, Hastelloy или титан.

Тип уплотнения и класс герметичности

Современные стандарты требуют класса герметичности не ниже «B» (API 598), а для критических узлов — «A» (пузырьковая герметичность). Выбор между мягкими (PTFE, PEEK, усиленный тефлон) и металлическими седлами зависит от температуры и наличия абразива. Мягкие седла обеспечивают лучшую герметичность при низких давлениях, металлические — выдерживают высокие температуры и пожаробезопасны (Fire Safe design).

Тип присоединения и размеры

Клапаны с верхней сборкой чаще всего выпускаются с фланцевым присоединением (RF, RTJ) по стандартам ASME B16.5 или ГОСТ. Для подземной установки или специальных проектов могут использоваться варианты под приварку (BW). Важно правильно подобрать диаметр (DN) и рабочее давление (PN/Class), учитывая гидравлические удары в системе.

Приводная автоматика

В эпоху Индустрии 4.0 все больше клапанов оснащаются интеллектуальными электроприводами с возможностью удаленного мониторинга. При выборе следует предусмотреть запас крутящего момента привода (обычно +25% к номинальному моменту клапана) и соответствие степени защиты (IP67/IP68) условиям окружающей среды.

Области применения и отраслевые тренды 2026

Сфера применения шаровых клапанов с верхней сборкой постоянно расширяется. Сегодня они являются безальтернативным выбором в следующих секторах:

Нефтегазовая отрасль

На магистральных нефте- и газопроводах, где давление достигает 100 бар и выше, а диаметр труб превышает 500 мм, использование топ-энтри клапанов продиктовано экономической целесообразностью. Любой ремонт должен проводиться максимально быстро. Также они широко используются на устьях скважин и в системах сбора продукции.

Энергетика и ЖКХ

В теплоснабжении крупных городов и на ТЭЦ эти клапаны устанавливаются на ответственных участках теплотрасс. Возможность быстрого ремонта зимой, без слива всей системы и разморозки участков, делает их предпочтительным решением для коммунальных служб.

Химическая и нефтехимическая промышленность

Агрессивные химические реагенты требуют абсолютной герметичности корпуса. Моноблочная конструкция минимизирует риски утечек опасных веществ в атмосферу, что соответствует строгим экологическим директивам 2026 года.

Тренды развития технологий

В текущем году наблюдается тенденция к интеграции датчиков состояния непосредственно в корпус клапана. Системы мониторинга в реальном времени отслеживают температуру, вибрацию и положение затвора, передавая данные в единую систему управления предприятием. Это позволяет переходить к обслуживанию по фактическому состоянию, а не по графику, еще больше повышая эффективность использования клапанов с верхней сборкой.

Часто задаваемые вопросы (FAQ)

Можно ли переоборудовать обычный шаровой клапан в модель с верхней сборкой?

Нет, это невозможно. Конструкция корпуса является фундаментальной особенностью, заложенной при производстве. Клапан с боковой сборкой имеет разъем по экватору и не предусматривает съемной верхней крышки. Попытка модернизации нарушит целостность корпуса и сделает арматуру небезопасной.

Каков срок службы уплотнений в клапанах с верхней сборкой?

Срок службы зависит от множества факторов: типа рабочей среды, количества циклов срабатывания, температуры и давления. В среднем, качественные полимерные седла служат от 3 до 5 лет в штатном режиме. Однако главное преимущество конструкции — возможность заменить их за час, когда придет время, без замены всего клапана.

Требуется ли специальное оборудование для ремонта?

Для базового обслуживания (замена седел и колец) достаточно набора стандартных гаечных ключей, динамометрического ключа и чистого ветоши. Специализированный инструмент может потребоваться только для клапанов сверхбольших диаметров (DN600+) или при использовании специальных типов соединений.

Является ли такой клапан пожаробезопасным?

Большинство современных шаровых клапанов с верхней сборкой сертифицированы по стандарту API 607 или API 6FA (Fire Safe). Это означает, что даже в случае выгорания мягких уплотнений при пожаре, конструкция клапана обеспечивает металлическое уплотнение, предотвращающее катастрофическую утечку среды.

В чем разница между полной и редуцированной проходимость в таких клапанах?

Клапаны с полной проходимость (Full Bore) имеют диаметр отверстия шара, равный внутреннему диаметру трубы, что минимизирует потери давления и позволяет проводить очистку трубопровода скребками (pigging). Редуцированные клапаны (Reduced Bore) имеют меньшее отверстие, они компактнее и дешевле, но создают большее гидравлическое сопротивление. Выбор зависит от требований технологического процесса.

Заключение: Инвестиция в надежность

Выбор запорной арматуры — это стратегическое решение, влияющее на безопасность и экономику предприятия на десятилетия вперед. Шаровой клапан с верхней сборкой в 2026 году подтвердил свой статус золотого стандарта для критически важных применений. Сочетание моноблочной прочности, возможности быстрого ремонта без остановки производства и адаптации к современным системам автоматизации делает его безальтернативным лидером в сегменте высокой ответственности.

При проектировании новых объектов или модернизации существующих рекомендуется отдавать приоритет именно этому типу конструкции для всех узлов, где стоимость простоя превышает стоимость самого оборудования. Грамотный подбор материалов, соблюдение регламентов обслуживания и использование качественных комплектующих позволят обеспечить бесперебойную работу ваших коммуникаций на долгие годы. Помните: надежность системы определяется надежностью её самых слабых элементов, и выбор качественного клапана с верхней сборкой устраняет одно из самых уязвимых мест традиционных трубопроводных систем.
