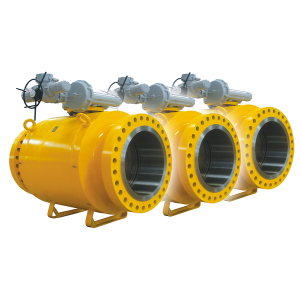

Шаровый клапан затвора: почему он стал стандартом надежности

Представьте ситуацию: на технологической линии под давлением возникла авария. Нужно мгновенно и полностью перекрыть поток. От вашего решения зависит не только остановка производства, но и безопасность людей. В таких условиях нет места сомнениям в герметичности. Именно здесь шаровый клапан затвора доказывает свое превосходство. За последние десятилетия он практически вытеснил задвижки и вентили из множества применений, став синонимом надежного и быстрого отсечения. Но почему? Ответ кроется в простоте его конструкции, которая, вопреки расхожему мнению, является не недостатком, а гениальным инженерным решением.

Принцип работы и конструкция: гениальная простота

Сердце любого шарового крана — это сферический затвор (шар) со сквозным отверстием. В открытом положении отверстие совпадает с осью трубопровода, создавая минимальное сопротивление потоку. Поворот рукояти на 90 градусов разворачивает шар глухой стороной к потоку, обеспечивая герметичное перекрытие. Кажется, что все элементарно. Однако, именно в деталях этой простоты скрывается ключ к успеху.

На практике мы сталкивались с тем, что клиенты недооценивают важность качества исполнения двух ключевых узлов: самого шара и седел. Шар должен иметь идеальную сферичность и зеркальную полировку поверхности. Любое отклонение ведет к преждевременному износу уплотнений. Седла — это, как правило, кольца из упругих материалов (фторопласт, PTFE, усиленный графит), которые плотно обжимают шар, создавая герметичность. Конструкция такова, что уплотнительные кольца не находятся в постоянном контакте с рабочей средой в закрытом положении, что значительно продлевает их ресурс по сравнению с задвижками, где клин постоянно давит на уплотнения.

Сравнительный анализ: против задвижек и вентилей

Некоторые могут возразить, что задвижка — проверенная временем классика, а шаровой кран — лишь модная альтернатива. Однако, факты говорят об обратном. Давайте сравним по ключевым для эксплуатации параметрам.

• Герметичность: Шаровые краны обеспечивают класс герметичности «А» по ГОСТ 9544-2015 (полная непроницаемость). У задвижек, особенно после нескольких циклов работы, клин и седла подвержены эрозии и задирам, что ведет к протечкам.
• Скорость управления: Чтобы открыть или закрыть шаровой кран, нужен всего четвертьоборот. Закрытие задвижки требует множества оборотов шпинделя, что критично в аварийной ситуации.
• Габариты и вес: Полнопроходной шаровой кран (Full Bore) имеет строительную длию, сопоставимую со стандартной задвижкой, но при этом значительно компактнее по высоте и легче. Это упрощает монтаж в стесненных условиях.
• Обслуживание: Большинство современных шаровых кранов имеют конструкцию с плавающим шаром и не требуют регулировки в процессе эксплуатации. Задвижки же нуждаются в периодической подтяжке сальникового уплотнения.

Основное и, пожалуй, единственное законное преимущество задвижки — меньшее гидравлическое сопротивление в полностью открытом состоянии при использовании моделей с выдвижным шпинделем. Но для большинства систем водоснабжения, отопления, технологических линий с насосами эта разница несущественна.

Критерии выбора: на что смотреть инженеру

Выбор шарового крана — не задача «взять первый попавшийся». Неправильный подбор ведет к утечкам, заклиниванию и, как следствие, дорогостоящему ремонту. Основываясь на опыте подбора для объектов ЖКХ и промышленности, мы сформировали четкий чек-лист.

Первое — материал корпуса. Для воды и пара до +150°C часто используют латунь или чугун. Для агрессивных сред (кислоты, щелочи) или пищевой промышленности — нержавеющую сталь AISI 304/316. Второе — тип присоединения: муфтовый (резьбовой) для малых диаметров (до DN50), фланцевый по ГОСТ 33259-2015 для трубопроводов от DN15 и выше, или приварной для ответственных линий.

Третье, и самое важное — рабочие параметры:

• Давление (PN, Ру): Убедитесь, что номинальное давление крана превышает максимальное рабочее в системе минимум на 25%. Для паровых систем это особенно критично.
• Температура: Определяет материал уплотнительных седел. Стандартный фторопласт работает до +200°C, для высоких температур нужен PTFE или металлические седла.
• Пропускная способность: Решите, нужен ли вам полнопроходной кран (Kvs выше) или стандартный (Standard Bore). Полный проход минимизирует потери давления, но дороже.

Четвертое — тип управления. Ручной маховик подходит для легких условий. Для больших диаметров (от DN100) или дистанционного управления обязательна установка редуктора с червячной передачей или пневмо-/электропривода. Мы видели, как попытка сэкономить на приводе для крана DN200 приводила к тому, что оператор просто не мог его провернуть в нужный момент.

В свете этих строгих требований к качеству и надежности, выбор производителя становится стратегическим решением. Именно здесь на первый план выходит опыт и специализация компании. Например, ООО «Сычуань Фэйцю (Группа)», специализирующаяся на исследованиях, разработке и производстве промышленных клапанов, предлагает комплексные решения. Их продуктовый ряд, включающий полностью сварные шаровые краны, краны с металлическим уплотнением, клапаны для очистки трубопроводов и другую арматуру, разработан с учетом именно тех критериев, о которых шла речь: коррозионная стойкость, надежное уплотнение и длительный срок службы. Такая продукция, нашедшая применение в нефтегазовой, химической и водоочистной отраслях, позволяет инженерам реализовывать эффективные и безопасные системы регулирования потоков.

Монтаж и эксплуатация: типичные ошибки, которых можно избежать

Даже самый качественный кран можно вывести из строя при неправильном монтаже. Самые частые ошибки, с которыми мы сталкиваемся на аудитах:

1. Напряжения в трубопроводе. Кран НЕ должен компенсировать несоосность фланцев или натяг труб. Это ведет к деформации корпуса, нагрузке на седла и утечке.
2. Неправильная ориентация. Шаровые краны с рукоятью можно устанавливать в любом положении, но не стоит направлять маховик вниз — там он может мешать или загрязняться. Краны с электроприводом требуют учета положения редуктора согласно инструкции.
3. Игнорирование состояния среды. Установка крана без фильтра грубой очистки на линии с абразивными включениями — гарантированный износ седел и шара. Твердые частицы врезаются в уплотнения при повороте.
4. «Помощь» инструментом. Ручку крана нельзя удлинять трубой для увеличения усилия. Это приводит к поломке штока или деформации шара. Если кран не закрывается рукой — ему требуется ревизия, а не применение грубой силы.

В эксплуатации главное правило — шаровой кран — это запорная, а не регулирующая арматура. Его следует использовать только в положениях «полностью открыто» или «полностью закрыто». Частичное открытие приводит к кавитации, эрозии поверхности шара скоростным потоком и быстрому выходу из строя.

Будущее и итог: эволюция в сторону интеллекта и долговечности

Шаровой клапан затвора продолжает эволюционировать. Тренды указывают на развитие «умной» арматуры: краны со встроенными датчиками положения, расхода и температуры, которые интегрируются в системы АСУ ТП. Растет популярность бессальниковых конструкций с мембранным уплотнением штока для абсолютной внешней герметичности на опасных производствах. Разрабатываются покрытия шара из наноструктурированных материалов, увеличивающие износостойкость в разы. Ведущие производители, такие как ООО «Сычуань Фэйцю (Группа)», активно участвуют в этой эволюции, стремясь предоставлять рынку не просто изделия, а эффективные, энергосберегающие и безопасные технологические решения, укрепляя свои позиции в качестве надежных поставщиков промышленного клапанного оборудования.

Итог прост. Шаровый клапан затвора победил не маркетингом, а своей бескомпромиссной эффективностью. Он предлагает непревзойденную скорость срабатывания, гарантированную герметичность, долгий срок службы и минимальные требования к обслуживанию. Его выбор для систем перекрытия потока — это не просто покупка детали, это инвестиция в надежность, безопасность и снижение операционных расходов на долгие годы вперед. Когда следующий раз перед вами встанет задача выбрать арматуру, вспомните этот принцип: самое надежное решение часто оказывается и самым элегантным по своей простоте.
