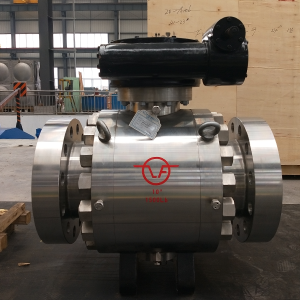

Шаровые клапаны из нержавеющей стали под приварку — особенности монтажа и герметичности

Выбор шаровых клапанов из нержавеющей стали под приварку — решение, от которого напрямую зависит надёжность трубопровода в агрессивных средах. В этой статье — практические рекомендации по монтажу, типичные ошибки и критерии оценки герметичности, проверенные на объектах нефтегазовой отрасли России и Казахстана.

Почему именно приварное исполнение? Преимущества и ограничения

Приварные шаровые клапаны из нержавеющей стали выбирают там, где недопустимы утечки: в системах транспорта сжиженного газа, химических реакторах или магистральных трубопроводах. Сварное соединение исключает фланцевые прокладки — главный источник потенциальных протечек при перепадах температуры или вибрации.

Однако стоит помнить: разборка такого узла требует резки трубы. Это означает, что приварные клапаны уместны только в системах с длительным сроком службы без частого техобслуживания. На одном из проектов в Тюменской области клиент изначально хотел установить их на участке с ежегодной ревизией — пришлось настоять на фланцевом варианте.

Тем не менее, для стационарных установок — особенно при давлении выше PN40 — приварное исполнение остаётся золотым стандартом. По данным Минэнерго РФ, доля сварных соединений в новых газопроводах превышает 85% именно из-за требований безопасности Источник: Минэнерго РФ (2024).

Какая марка нержавеющей стали подходит для вашего проекта?

Не вся «нержавейка» одинаково полезна. Для воды или воздуха достаточно AISI 304, но в средах с хлоридами (морская вода, некоторые кислоты) быстро развивается точечная коррозия. Здесь нужна сталь AISI 316 с добавлением молибдена — её предел прочности при коррозионном растрескивании в 3–4 раза выше.

Мы сталкивались со случаем на заводе в Атырау: заказчик сэкономил и выбрал 304 для системы охлаждения с морской водой. Уже через 14 месяцев появились микротрещины в корпусе клапана. После замены на 316L проблема исчезла. Разница в цене составляла около 18%, но экономия на замене и простоях окупила её с лихвой.

Важно также учитывать, что шар и седла могут быть из другого материала — например, карбид вольфрама для абразивных сред. Поэтому при запросе спецификации всегда уточняйте: из чего сделан корпус, шар, шток и уплотнения. Компания ООО Сычуань Фэйцю (Группа), например, предоставляет полную расшифровку материалов по каждому компоненту.

Особенности монтажа: как не допустить деформации корпуса

Главная ошибка при сварке — неравномерный нагрев корпуса клапана. Если не соблюдать технологию, внутренние напряжения искривляют седло, и даже идеальный шар не обеспечит герметичность класса «А» по ГОСТ 33257.

Рекомендуется следующий порядок: сначала прихватить клапан в четырёх точках под углом 90°, затем выполнять многослойную сварку с чередованием противоположных участков. Температура предварительного подогрева — не выше 150°C для аустенитных сталей, чтобы не снизить коррозионную стойкость.

Ещё один нюанс: перед сваркой обязательно снять уплотнительные кольца из PTFE или RPTFE — они разлагаются уже при 260°C, выделяя токсичные пары. Лучше всего использовать клапаны с возможностью демонтажа верхней крышки, как в серии полностью сварных шаровых кранов от производителей с опытом в нефтегазе.

Проверка герметичности после монтажа: что говорит практика

Даже идеальная сварка не гарантирует герметичность, если сам клапан собран с нарушениями. После монтажа мы всегда проводим двухэтапное испытание: сначала корпус на 1,5×PN, затем затвор — на рабочее давление с инертным газом (азот).

Особое внимание — утечкам на седле. По ГОСТ Р 53409 допустимый уровень для класса «А» — не более 0,001% от условной пропускной способности. На практике это означает: при давлении 10 бар в течение 5 минут не должно быть ни одной видимой капли или пузырька.

В одном случае на объекте в Омске утечка проявилась только при циклическом нагружении — 50 открытий/закрытий. Выяснилось, что шар был отполирован недостаточно (Ra > 0,2 мкм), и микронеровности со временем повредили мягкое уплотнение. Отсюда вывод: требуйте протоколы заводских испытаний, а не только сертификат соответствия.

Срок службы и обслуживание: правда

Многие поставщики пишут: «шаровые клапаны из нержавеющей стали — полностью. Это правда лишь отчасти. Да, в чистых средах (газ, дистиллированная вода) они могут работать 15–20 лет без вмешательства. Но в суспензиях, пульпах или средах с твёрдыми частицами износ неизбежен.

Ключевой элемент — уплотнение между штоком и крышкой. Даже при использовании графитовых набивок со временем появляется микропротечка. Поэтому в ответственных системах лучше выбирать конструкции с возможностью подтяжки сальника без остановки линии — такие решения предлагает, в частности, ООО Сычуань Фэйцю (Группа).

Также не забывайте про консервацию при простое. Влажный воздух вызывает конденсацию внутри полости, и даже нержавеющая сталь может покрыться пятнами. Перед длительным простоем рекомендуется продуть клапан сухим азотом и закрыть заглушками.

Теперь вы знаете, на что обращать внимание при выборе и монтаже шаровых клапанов из нержавеющей стали под приварку: марка стали, технология сварки, проверка герметичности и реальные условия эксплуатации. Поделитесь этой статьёй с коллегами-монтажниками или посмотрите каталог приварных решений на сайте ООО Сычуань Фэйцю (Группа).
