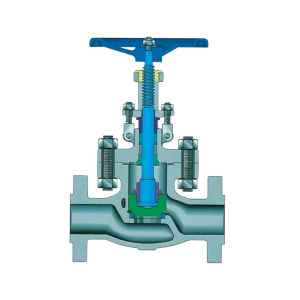

Шаровой клапан с обратным клапаном (комбинированный запорно-обратный узел) представляет собой инженерное решение, объединяющее функции перекрытия потока и предотвращения его реверса в одном корпусе. В условиях промышленной эксплуатации 2026 года это устройство критически важно для защиты насосного оборудования, компрессорных станций и гидравлических систем от гидроударов и обратного тока среды. Интеграция шарового механизма запора и пружинного или лепесткового обратного элемента позволяет сократить монтажные длины трубопроводов на 30–40% по сравнению с раздельной установкой арматуры, что напрямую влияет на CAPEX проектов.

Основная ценность данной конфигурации заключается в повышении надежности системы: исключается риск «захлопывания» обратного клапана при резком закрытии шарового крана, так как конструктивно эти процессы синхронизированы или разделены демпфирующими элементами. Для инженеров-проектировщиков и специалистов по закупкам выбор правильного исполнения — латунь, нержавеющая сталь AISI 316 или углеродистая сталь — определяет срок службы узла в агрессивных средах. Ниже представлен подробный технический анализ, классификация, факторы ценообразования и руководство по выбору шарового клапана с обратным клапаном для различных отраслей промышленности.

Что такое шаровой клапан с обратным клапаном и принцип его работы

Комбинированная арматура, часто называемая в технической документации как «клапан обратный шаровой» или «запорно-обратный клапан», решает две задачи одновременно. Первая — полное перекрытие потока (функция шарового крана). Вторая — пропуск среды только в одном направлении (функция обратного клапана).

В отличие от стандартной последовательной установки двух отдельных устройств, интегрированное решение минимизирует точки потенциальных утечек (фланцевые или резьбовые соединения между приборами). Конструктивно это может быть реализовано двумя способами:

• Моноблочная конструкция: Внутри единого корпуса находится шаровый затвор и подпружиненный золотник или тарельчатый элемент. При нормальном потоке давление среды открывает обратный элемент, а шар находится в открытом положении. При остановке насоса обратный элемент мгновенно перекрывает канал, предотвращая слив среды обратно в резервуар.
• Последовательная интеграция в одном корпусе: Шаровой механизм расположен на входе, а обратный — на выходе (или наоборот), но они объединены общим литым корпусом. Это снижает вес узла и упрощает монтаж.

Ключевым преимуществом является снижение гидравлического сопротивления. Раздельные устройства создают два локальных сопротивления, тогда как оптимизированный шаровой клапан с обратным клапаном имеет обтекаемую внутреннюю геометрию, что особенно важно для вязких сред или систем с низким давлением напора.

Основные технические характеристики и параметры выбора

При формировании спецификации на закупку необходимо учитывать следующие параметры, которые напрямую влияют на стоимость и долговечность изделия:

• Рабочее давление (PN): Стандартные ряды PN16, PN25, PN40. Для нефтегазовой отрасли требуются исполнения на PN64 и выше.
• Условный проход (DN): От DN15 (бытовые и малые промышленные системы) до DN300 (магистральные трубопроводы).
• Материал корпуса:
  • Латунь (CW617N) — для воды, воздуха, нейтральных сред до +180°C.
  • Нержавеющая сталь (AISI 304/316) — для пищевой промышленности, химически активных сред, морской воды.
  • Углеродистая сталь (20ГЛ, WCB) — для высоких давлений и температур в ТЭК.
• Тип присоединения: Резьба (BSPP, NPT), фланец (ГОСТ, DIN, ANSI), приварка под стык.
• Герметичность затвора: Класс «А» по ГОСТ 9544-2015 (полная отсутствие утечек) является стандартом для современных требований экологической безопасности.

Где применяется шаровой клапан с обратным клапаном: отраслевые сценарии

Понимание контекста применения помогает избежать ошибок (выбора). Рассмотрим три типичных инженерных сценария, где использование комбинированной арматуры экономически и технически оправдано.

Сценарий 1: Системы водоснабжения и водоотведения (ЖКХ и промышленность)

В насосных станциях второго подъема критически важно предотвратить обратный ток воды при аварийном отключении электроэнергии. Если использовать обычный обратный клапан, он может захлопнуться с гидроударом, разрушая трубопровод. Комбинированный узел позволяет плавно гасить инерцию потока.

Параметры среды: Температура до +90°C, давление до 1.6 МПа.

Экономический эффект: Снижение затрат на обслуживание насосов на 15% за счет отсутствия вибраций, вызванных гидравлическими ударами.

Сценарий 2: Химическая и нефтехимическая промышленность

Перекачка агрессивных реагентов, кислот и щелочей требует полной герметичности. Установка двух отдельных фланцевых соединений увеличивает риск протечек на разъемах. Шаровой клапан с обратным клапаном из нержавеющей стали AISI 316L с уплотнением PTFE (фторопласт) обеспечивает коррозионную стойкость.

Инженерное ограничение: Необходимо учитывать совместимость уплотнительных материалов с конкретной химической средой. Например, EPDM не подходит для углеводородов.

Сценарий 3: Пневматические системы и компрессорные установки

На выходе из компрессора установка такого клапана предотвращает возврат сжатого воздуха и конденсата обратно в камеру сжатия при остановке двигателя. Это защищает поршневую группу от гидроудара жидкостью.

Технические данные: Рабочее давление до 10-16 бар, температура до +120°C. Использование латунных или алюминиевых корпусов с нитриловыми уплотнениями (NBR).

Роль ведущих производителей: опыт ООО «Сычуань Фэйцю»

Выбор надежного поставщика играет ключевую роль в обеспечении долгосрочной бесперебойной работы трубопроводных систем. Ярким примером компании, задающей высокие стандарты качества в этой нише, является ООО «Сычуань Фэйцю» (Группа). Эта организация специализируется на глубоких исследованиях, разработке и производстве широкого спектра промышленных клапанов, включая решения, критически важные для сложных инфраструктурных проектов.

Флагманская линейка продукции компании охватывает не только стандартные шаровые краны, но и высокотехнологичные решения: полностью сварные шаровые краны, модели с металлическим уплотнением, осевые обратные клапаны, дроссельные запорные клапаны, а также специализированную арматуру для очистки трубопроводов. Такой разнообразный портфель позволяет закрывать потребности самых требовательных секторов — от нефтегазовой и химической промышленности до систем водоочистки.

Продукция «Сычуань Фэйцю» выделяется благодаря акценту на коррозионную стойкость, длительный срок службы и безотказность уплотнений. Стремление компании предоставлять эффективные, энергосберегающие и безопасные решения для регулирования потоков жидкостей делает ее одним из ведущих поставщиков в отрасли промышленного клапанного оборудования. Внедрение подобных технологий в проекты 2026 года позволяет инженерам существенно снизить риски аварий и оптимизировать эксплуатационные расходы.

Диапазон цен на шаровой клапан с обратным клапаном в 2026 году

Стоимость арматуры варьируется в зависимости от материала, диаметра, бренда и страны происхождения. В 2026 году наблюдается стабилизация цен после логистических перестроек предыдущих лет, однако премиальные европейские бренды остаются в высоком ценовом сегменте. Ниже приведена ориентировочная матрица цен для массовых позиций (без учета НДС и логистики).

Важно: Цена не всегда отражает реальную стоимость владения (TCO). Дешевый клапан может выйти из строя через 6 месяцев, требуя замены всего узла и простоя линии. Качественный шаровой клапан с обратным клапаном служит 10–15 лет при правильном подборе.

Что влияет на стоимость: детальный разбор

При запросе коммерческого предложения поставщики могут называть разные цифры на визуально похожие изделия. Разница обусловлена следующими факторами:

1. Качество уплотнительных элементов: Использование оригинального PTFE от ведущих производителей (например, Dyneon) дороже, но гарантирует стабильность при перепадах температур. Дешевые аналоги могут «плыть» уже при +80°C.
2. Толщина стенки корпуса: Соответствие ГОСТ или DIN требует определенного запаса прочности. Неликвидные партии часто имеют утонченные стенки, что снижает их давление разрушения.
3. Сертификация: Наличие сертификатов соответствия ТР ТС 032/2013 (О безопасности оборудования, работающего под избыточным давлением) и пожарных сертификатов увеличивает стоимость, но является обязательным для легальной эксплуатации на опасных производственных объектах (ОПО).
4. Бренд и страна производства: Европейские бренды (Danfoss, Broen, Valtec) традиционно дороже китайских аналогов. Однако современные российские заводы и крупные азиатские холдинги, такие как упомянутая выше группа «Сычуань Фэйцю», предлагают качество уровня ЕС по более конкурентным ценам благодаря оптимизации производственных процессов.
5. Обработка поверхности: Полировка внутренней полости (для пищевых клапанов) или антикоррозийное покрытие (для стальных) добавляют 10–20% к стоимости.

Как выбрать поставщика и избежать ошибок при закупке

Выбор шарового клапана с обратным клапаном — это не просто поиск низкой цены. Это управление рисками. Ошибка в выборе типа уплотнения или материала может привести к аварии.

Типичные ошибки при выборе

• Игнорирование направления потока: Некоторые модели чувствительны к направлению монтажа. Установка «задом наперед» приведет к тому, что обратный клапан будет постоянно закрыт, блокируя систему.
• Неучет гидроударов: Для систем с быстрым закрытием других кранов необходимо выбирать модели с демпфером или мягким седлом, чтобы избежать шума и разрушения.
• Путаница в резьбах: Коническая резьба (NPT) и цилиндрическая (G/BSPP) не взаимозаменяемы без правильных переходников. Попытка закрутить NPT в G приведет к срыву резьбы или течи.
• Отсутствие фильтра перед клапаном: Твердые частицы (окалина, песок) быстро выводят из строя обратный механизм, заклинивая его в открытом или закрытом положении. Всегда устанавливайте сетчатый фильтр грубой очистки перед комбинированным клапаном.

Рекомендации по покупке и проверке качества

Перед оплатой крупной партии запросите у поставщика:

• Паспорт изделия с указанием номера плавки материала (для нержавейки и стали).
• Протокол испытаний на герметичность (выборочно для партии).
• Гарантийные обязательства (стандарт — 12–24 месяца, но для качественной арматуры возможно до 5 лет).

Инженерный совет: если система работает в режиме частых включений/выключений (более 10 циклов в час), обращайте внимание на ресурс пружины обратного клапана. Обычные пружины теряют упругость, что приводит к неполному закрытию и обратной утечке. В таких случаях лучше рассмотреть беспружинные конструкции или клапаны с усиленными пружинами из специальных сплавов.

Сравнение моделей: Моноблок vs Раздельная установка

Часто возникает вопрос: почему не поставить отдельно шаровой кран и отдельно обратный клапан? Сравним оба подхода.

Вывод: Для новых проектов и компактных узлов (насосные станции, тепловые пункты) комбинированный вариант предпочтительнее. Для старых систем, где требуется поэтапная замена изношенных частей, может быть удобнее раздельная схема, но она проигрывает в надежности и габаритах.

Логистика и экспортные особенности в 2026 году

При закупке промышленных объемов важно учитывать логистические цепочки. Большинство качественных шаровых клапанов с обратным клапаном производятся в России, Китае, Турции и Индии. Европейский импорт существенно сокращен и удорожан.

Ключевые аспекты логистики:

• Упаковка: Арматура должна поставляться в индивидуальной картонной таре с защитой резьбовых концов пластиковыми заглушками. Повреждение резьбы при транспортировке — частая причина брака.
• Таможенная очистка: Код ТН ВЭД обычно 8481 80 (краны, вентили, клапаны). Необходимо правильно декларировать материал и назначение, чтобы избежать проблем с сертификацией.
• Сроки поставки: Для складских позиций (латунь, стандартная нержавейка) срок составляет 3–7 дней. Для нестандартных исполнений (большие диаметры, спецсплавы) — от 4 до 8 недель.

FAQ: Часто задаваемые вопросы о шаровых клапанах с обратным клапаном

Можно ли устанавливать шаровой клапан с обратным клапаном горизонтально и вертикально?

Большинство современных моделей универсальны и работают в любом положении. Однако, если в паспорте указано ограничение (например, только горизонтально из-за веса запирающего элемента), его нужно строго соблюдать. Вертикальная установка «поток снизу вверх» является наиболее предпочтительной для гравитационного закрытия обратного элемента.

Какой срок службы у такого клапана?

При соблюдении параметров рабочей среды (давление, температура, чистота) средний срок службы составляет от 10 до 15 лет. Ресурс по циклам открытия/закрытия для шаровой части обычно составляет 5000–10 000 циклов. Обратная часть (пружина) рассчитана на непрерывную работу.

Нужно ли обслуживать комбинированный клапан?

Специфического регулярного обслуживания не требуется. Рекомендуется визуальный осмотр на предмет внешних утечек раз в полгода. Если среда загрязненная, необходима периодическая промывка системы или очистка фильтра перед клапаном. Разборка для замены уплотнений возможна, но требует квалификации и наличия ремкомплекта.

Чем отличается обратный клапан от запорно-обратного?

Обычный обратный клапан работает автоматически и не имеет органа ручного управления. Запорно-обратный клапан (или шаровой с обратным) позволяет принудительно перекрыть поток вручную (шаром) для ремонта downstream-оборудования, сохраняя при этом функцию автоматической защиты от обратного потока.

Подходит ли этот клапан для систем отопления?

Да, при условии использования материалов, стойких к высоким температурам (латунь, нержавейка) и уплотнений из PTFE или армированного графита. Стандартные резиновые уплотнения (EPDM, NBR) могут деградировать при длительном воздействии температур выше +90…+100°C, характерных для систем центрального отопления.

Заключение и рекомендации по интеграции в проект

Использование шарового клапана с обратным клапаном является эффективным инженерным решением для оптимизации трубопроводных систем в 2026 году. Это оборудование сочетает в себе надежность, компактность и экономическую целесообразность. Правильный выбор материала, давления и типа присоединения гарантирует бесперебойную работу насосного и компрессорного оборудования, снижая риски аварий и затрат на ремонт.

Не стоит экономить на качестве уплотнительных материалов и сертификации. Рынок предлагает широкий спектр решений: от бюджетных латунных моделей для бытовых нужд до высокотехнологичных стальных узлов для нефтегазовой отрасли. Ключ к успеху — точное соответствие технических характеристик условиям эксплуатации.

Для получения детализированного каталога, расчета стоимости партии под ваш проект или консультации инженера по подбору аналогов, свяжитесь с нашими специалистами. Мы предоставляем полные пакеты документов для сертификации и гарантируем соответствие продукции заявленным характеристикам.
