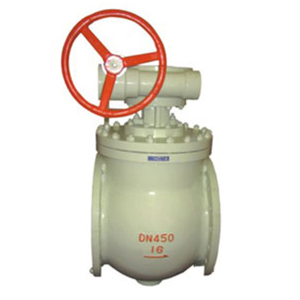

Шаровой клапан регулирующего типа для точного контроля потока

Шаровой регулирующий клапан: мифы, реальность и точный контроль потока

В сфере промышленной трубопроводной арматуры существует стойкое убеждение: шаровой кран — это устройство только для открытия и закрытия, «запорная» арматура. Попытки использовать его для плавной регулировки расхода часто заканчиваются быстрым износом седла, вибрацией и неточным контролем. Однако современный шаровой клапан регулирующего типа ломает этот стереотип. Это не просто шар с отверстием, а сложная инженерная система, разработанная специально для дросселирования. Если вы сталкивались с проблемами точного управления потоком теплоносителя, технологической среды или сжатого воздуха, эта статья объяснит, как правильно выбрать и применять этот инструмент, избегая дорогостоящих ошибок.

Конструктивные отличия: почему обычный шаровой кран не подходит для регулировки

Чтобы понять преимущества регулирующей модели, нужно увидеть её слабые места. Обычный полнопроходной шаровой кран в полуоткрытом положении создает турбулентный, высокоскоростной поток. Эта струя напрямую бьет в ограниченную зону уплотнительного седла, выполненного из тефлона (PTFE) или других полимеров. Мы наблюдали, как такой режим работы за 2-3 месяца полностью разрушает седло стандартного крана на линии подачи пара низкого давления. Среда просто «выгрызает» материал. Кроме того, зависимость расхода от угла поворота у такого крана крайне нелинейна: первые 60 градусов дают минимальное изменение, а последние 15 — резкий скачок, что делает тонкую настройку невозможной.

Регулирующий шаровой клапан решает эти проблемы на конструктивном уровне. Его ключевые особенности:

• Специальный профиль шара (V-образная выемка или профилированное отверстие). Это главное отличие. Форма не круглая, а обеспечивающая линейную или равнопроцентную расходную характеристику. Поток «обрезается» кромкой шара, а не проходит через круглое отверстие, что минимизирует кавитацию и эрозию.
• Усиленные седла из металлокомпозитов. Вместо мягкого PTFE используются седла из углеродистой стали с наплавкой стеллита, никелевых сплавов или армированного карбона. Они рассчитаны на постоянное воздействие высокоскоростной среды.
• Прецизионный привод и система управления. Клапан проектируется для работы с электроприводом или пневмоприводом с позиционером, обеспечивающим точность позиционирования шара до 0.1-0.5%.

Сфера применения: где регулирующий шаровой клапан незаменим

Это оборудование не вытесняет традиционные седельные регулирующие клапаны, а занимает свою нишу. Его сильные стороны раскрываются в конкретных условиях. Например, на одной из нефтебаз мы внедряли такие клапаны для управления сливом вязких продуктов, таких как мазут. Здесь критичным было отсутствие застойных зон и самоочищающаяся способность конструкции «шар-седло», в отличие от лабиринтных каналов седельного клапана, где продукт мог загустеть.

Типичные сценарии применения:

• Регулирование потоков с высокой вязкостью или содержанием взвесей. Шар, вращаясь, срезает отложения, предотвращая заклинивание.
• Системы с малым перепадом давлений, но большими диаметрами (DN150 и выше). Регулирующий шаровой клапан часто оказывается легче и компактнее сопоставимого по характеристикам седельного, что снижает нагрузку на трубопровод и стоимость монтажа.
• Задачи, где требуется быстрое время отклика. Поворот шара на 90 градусов выполняется быстрее, чем многоходовое перемещение плунжера в седельном клапане.
• Работа в условиях низких температур. Простая конструкция менее склонна к замерзанию конденсата в камерах управления.

Как правильно выбрать: технические параметры, на которые стоит смотреть

Ошибка при выборе ведет к снижению срока службы и точности контроля. Руководствуйтесь не только диаметром и давлением, но и менее очевидными параметрами. Клиенты часто спрашивают: «Почему клапан шумит и вибрирует на 40% открытия?». Ответ обычно кроется в игнорировании такого параметра, как коэффициент расхода (Kv) и расчетного перепада давлений.

Пошаговый алгоритм выбора:

1. Определите требуемую расходную характеристику. Линейная (Linear) — для поддержания постоянного перепада давления (например, в контурах отопления). Равнопроцентная (Equal Percentage) — для компенсации нелинейностей в системах теплообмена, где на малых расходах требуется высокая точность. Это регламентируется стандартами, например, ГОСТ Р 55508-2013 на арматуру трубопроводную.
2. Рассчитайте необходимый Kv для ваших рабочих условий (расход, плотность среды, перепад давлений). Никогда не выбирайте клапан «с запасом» в 2-3 раза — это приведет к работе в зоне малых открытий, где контроль наиболее грубый, а износ максимален. Идеальный рабочий диапазон — 20-80% хода.
3. Проверьте материалы. Для агрессивных сред шар и седло должны быть из нержавеющей стали AISI 316, с покрытием из нитрида титана или карбида хрома. Для абразивных сред — сплавы на основе кобальта (стеллит).
4. Обратите внимание на класс герметичности по ГОСТ 9544-2016. Для регулирования часто достаточно класса «B», но если клапан также выполняет функцию отсечки, потребуется «А» (нулевая утечка).

В свете этих требований к качеству и надежности, выбор поставщика становится стратегическим решением. Ведущие производители, такие как ООО Сычуань Фэйцю (Группа), специализируются на исследованиях, разработке и производстве сложной промышленной арматуры, включая и современные регулирующие шаровые клапаны. Их продуктовый портфель охватывает как флагманские полностью сварные шаровые краны и краны с металлическим уплотнением, так и дроссельные запорные клапаны, что позволяет предлагать комплексные решения. Продукция находит широкое применение в нефтегазовой, химической и водоочистной отраслях, где критически важны коррозионная стойкость, длительный срок службы и надежное уплотнение. Стремление таких компаний предоставлять эффективные, энергосберегающие и безопасные решения напрямую отвечает потребностям современных технологических систем, описанных выше.

Интеграция и обслуживание: обеспечение долговечной работы

Даже идеально подобранный клапан может выйти из строя из-за ошибок монтажа. Самый частый промах — установка без учета направления потока. В отличие от запорного, регулирующий шаровой клапан часто имеет строгое направление потока, указанное на корпусе. Обратный монтаж приведет к нестабильному управлению и повышенному шуму.

При монтаже обязательно предусмотрите байпасную линию и два отсечных крана для изоляции клапана на время регламентных работ. Это кажется очевидным, но на практике этим часто пренегают, останавливая всю технологическую линию для простой замены уплотнения.

Обслуживание сводится к регулярной проверке:

• Герметичности в закрытом положении (при наличии функции отсечки).
• Плавности хода и точности позиционирования от привода. Любые заедания — сигнал к разборке и очистке.
• Состояния сальникового уплотнения. Современные клапаны часто имеют систему дозаправки сальника под давлением, что позволяет обслуживать их без остановки линии.

Помните: регулирующий шаровой клапан — это точный инструмент, а не универсальная запорно-регулирующая арматура. Его экономическая эффективность раскрывается в правильно рассчитанных системах, где его преимущества — самоочистка, скорость и работа с вязкими средами — становятся решающими. Будущее за гибридными решениями, где интеллектуальный привод, анализирующий данные в реальном времени, оптимизирует угол открытия такого клапана для максимальной энергоэффективности. Уже сегодня выбор в пользу технологичного шарового клапана регулирующего типа — это не просто замена одного устройства другим, а шаг к созданию более гибкой, надежной и управляемой технологической системы.
