Устройство шарового клапана: как устроен и работает стандартный кран по ГОСТ

Шаровые клапаны стали неотъемлемым компонентом современных трубопроводных систем в нефтегазовой и химической отраслях. Понимание устройства шарового клапана необходимо для правильного выбора, монтажа и эксплуатации этой арматуры. В статье подробно разберем конструктивные особенности, принципы работы и практические аспекты применения шаровых кранов согласно требованиям ГОСТ.

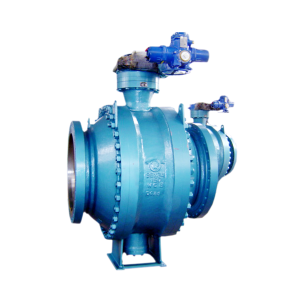

Основные компоненты шарового клапана

Конструкция стандартного шарового клапана включает несколько ключевых элементов, каждый из которых выполняет определенную функцию. Основной рабочей частью является сферический затвор с сквозным отверстием, который при повороте на 90 градусов либо полностью открывает поток, либо перекрывает его. Именно эта деталь определяет надежность и долговечность всего устройства.

Корпус клапана обычно изготавливается из латуни, нержавеющей стали или углеродистой стали в зависимости от рабочей среды и давления. В последнее время все чаще встречаются комбинированные варианты — например, стальной корпонент с хромированным покрытием для работы с агрессивными средами. Толщина стенок корпуса рассчитывается исходя из рабочего давления, которое для стандартных моделей составляет 16-40 бар.

Система уплотнений — еще один критически важный элемент. Современные шаровые клапаны используют уплотнения из фторопласта, тефлона или специальной резины, способные выдерживать температуры от -60 до +200°C. В наших проектах для нефтепроводов мы отдаем предпочтение уплотнениям из армированного графитом тефлона — они показали лучшую стойкость к циклическим температурным нагрузкам.

Принцип работы и кинематическая схема

Работа шарового клапана основана на простом, но эффективном принципе: при повороте рукоятки на 90 градусов сферический затвор либо совмещает свое отверстие с осью трубопровода (открытое положение), либо устанавливается перпендикулярно потоку (закрытое положение). Такая схема обеспечивает минимальное гидравлическое сопротивление в открытом состоянии и абсолютную герметичность в закрытом.

Передаточный механизм может быть как прямым (для ручного управления), так и редукторным (для клапанов больших диаметров). В промышленных системах часто используются пневматические или электрические приводы, позволяющие интегрировать клапан в систему автоматического управления. Интересно, что КПД шаровых клапанов достигает 95-98% — значительно выше, чем у задвижек или вентилей аналогичного назначения.

Особенностью работы современных шаровых кранов является возможность частичного открытия для регулирования потока, хотя изначально они проектировались только как запорная арматура. Однако следует помнить, что длительная работа в промежуточном положении приводит к ускоренному износу уплотнений и самого шара из-за кавитации и эрозии.

Классификация по ГОСТ и отраслевым стандартам

Согласно ГОСТ 28343-89 “Клапаны шаровые стальные”, существует несколько критериев классификации этой арматуры. По типу присоединения к трубопроводу различают фланцевые, муфтовые и приварные клапаны. Фланцевые наиболее распространены в промышленности благодаря удобству монтажа и демонтажа, в то время как приварные обеспечивают максимальную герметичность, но сложны в обслуживании.

По конструкции корпуса клапаны делят на цельносварные, разборные и комбинированные. Цельносварные модели, такие как производимые ООО Сычуань Фэйцю (Группа), особенно востребованы в магистральных нефте- и газопроводах, где надежность важнее ремонтопригодности. Разборные же клапаны удобны для систем, требующих регулярной очистки или замены уплотнений.

Дополнительная классификация включает:

• По рабочему давлению: низкого (до 1,6 МПа), среднего (до 10 МПа) и высокого давления
• По температурному диапазону: стандартные (-30…+150°C) и криогенные
• По материалу шара: хромированная сталь, нержавеющая сталь, покрытие никелем
• По типу уплотнений: мягкие, металлические, комбинированные

Критерии выбора для различных условий эксплуатации

Выбор шарового клапана начинается с анализа рабочей среды — ее химического состава, температуры, давления и наличия абразивных частиц. Для воды и нейтральных сред подойдут латунные клапаны с резиновыми уплотнениями, тогда как для агрессивных химических сред необходима нержавеющая сталь и фторопластовые уплотнения. Наш опыт показывает, что ошибки в этом выборе — наиболее частая причина преждевременного выхода клапанов из строя.

При подборе клапана для конкретных условий рекомендуется учитывать:

• Рабочее и пробное давление согласно ГОСТ 356-80
• Температурный диапазон с запасом 15-20%
• Возможность установки привода (для автоматизации)
• Наличие сертификатов соответствия и паспорта изделия
• Репутацию производителя и доступность запасных частей

Типичные неисправности и методы их устранения

Наиболее распространенная проблема шаровых клапанов — нарушение герметичности в закрытом положении. Обычно это связано с износом или повреждением седельных уплотнений. В разборных конструкциях проблему можно решить заменой уплотнительных колец, в цельносварных — только полной заменой клапана. Интересно, что в 70% случаев протечки возникают из-за попадания твердых частиц на поверхность шара, а не из-за износа уплотнений.

Заедание или тугое вращение шара часто свидетельствует о недостатке смазки или образовании отложений на рабочих поверхностях. Для восстановления работоспособности необходимо через специальный пресс-масленку подать специальную смазку для шаровых клапанов, несколько раз провернуть шар, а затем полностью открыть и закрыть клапан. Если проблема не устранена — требуется разборка и очистка.

Еще одна характерная неисправность — протечка через сальниковое уплотнение штока. Устраняется подтяжкой сальниковых гаек или заменой сальникового уплотнения. Важно не перетянуть гайки — это может привести к заеданию штока. В современных безсальниковых конструкциях такая проблема исключена, что является их существенным преимуществом.

Сравнение с другими типами запорной арматуры

По сравнению с задвижками шаровые клапаны имеют значительно меньшие строительные длины и массу, обеспечивают лучшую герметичность и более быстрое срабатывание. Однако они уступают в возможности использования для регулирования потока и обычно имеют более высокую стоимость при больших диаметрах. Согласно исследованию Росстандарта, шаровые клапаны занимают около 60% рынка запорной арматуры в России.

В сравнении с вентилями шаровые краны выигрывают по гидравлическим характеристикам, но проигрывают в точности регулирования. Для систем, где требуется не только перекрытие потока, но и его точная дозировка, часто используют комбинированные решения — шаровый клапан для отсечения и регулирующий вентиль для точной настройки.

Промышленные заслонки, хотя и дешевле шаровых клапанов, не обеспечивают сравнимой герметичности и имеют ограничения по рабочему давлению. В нефтегазовой отрасли, где утечки недопустимы, шаровые клапаны остаются безальтернативным решением для основной магистральной арматуры.

Перспективы развития конструкций шаровых клапанов

Современные тенденции в разработке шаровых клапанов направлены на повышение надежности и расширение функциональности. Появляются “умные” клапаны со встроенными датчиками положения, расхода и температуры, способные интегрироваться в системы Industrie 4.0. Такие решения уже сегодня предлагают ведущие производители, включая ООО Сычуань Фэйцю (Группа) в своих новых разработках.

Материаловедение также не стоит на месте — новые композитные материалы для уплотнений, покрытия на основе наноструктур, специальные сплавы для работы в экстремальных условиях. Особенно перспективным направлением считаются керамические шаровые клапаны для абразивных сред — их срок службы в 3-4 раза превышает показатели стальных аналогов.

Экологичность становится еще одним драйвером развития — производители работают над уменьжением выбросов в атмосферу через уплотнения, созданием систем двойной герметизации, разработкой решений для улавливания паров. Эти требования особенно актуальны для нефтегазовой отрасли, где ужесточаются экологические стандарты.

Заключение

Понимание устройства шарового клапана необходимо для правильной эксплуатации и обслуживания этой важной составляющей трубопроводных систем. Современные шаровые краны сочетают надежность, простоту конструкции и высокую герметичность, что делает их оптимальным выбором для многих отраслей промышленности. Правильно подобранный и установленный клапан способен десятилетиями работать безотказно даже в самых суровых условиях.

Более подробную информацию о промышленной арматуре вы можете найти на сайте ООО Сычуань Фэйцю (Группа). Если у вас остались вопросы по устройству или эксплуатации шаровых клапанов — задайте их в комментариях, мы с радостью поделимся своим практическим опытом.
