Что такое трехходовые шаровые клапаны и где они применяются?

В этой статье я подробно разберу устройство, принцип действия и ключевые области применения трехходовые шаровые клапаны. Основываясь на личном опыте монтажа и эксплуатации, расскажу о типичных ошибках при выборе и монтаже, что поможет инженерам и технологам принимать более обоснованные решения для своих систем.

Конструкция и базовый принцип работы: не просто шар с тремя отверстиями

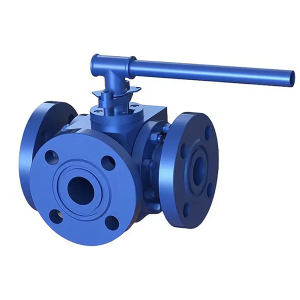

Если упрощенно, то трехходовой шаровый клапан — это арматура с тремя патрубками и запорно-регулирующим элементом в виде сферы с особым каналом. Главное отличие от двухходового аналога — не просто перекрыть поток, а перенаправить или смешать его. Часто новички думают, что это просто три отдельных крана в одном корпусе, но это в корне неверно. Конструкция шара и его привод принципиально иные.

Шар внутри имеет либо Г-образный (L-порт), либо Т-образный (T-порт) сквозной канал. От его конфигурации зависит вся логика работы. Поворот рукояти на 90 градусов кардинально меняет схему движения среды. При этом важно понимать, что в таких клапанах, как правило, есть положение, при котором открыты все три порта — это критично для схем смешения или байпаса. Именно эта особенность создает как возможности, так и риски при неправильном монтаже.

На мой взгляд, ключевой элемент, на который стоит обращать внимание помимо самого шара, — это уплотнения. В условиях агрессивных сред или перепадов температур именно сальниковые узлы и седельные кольца определяют ресурс. В продукции серьезных производителей, например, в клапанах от ООО Сычуань Фэйцю (Группа), часто используются комбинации материалов вроде PTFE с металлическими вставками, что продлевает срок службы при работе с нефтепродуктами.

Типы клапанов: L-порт против T-порта и выбор схемы

Практически все многообразие сводится к двум основным типам: с L-образным и T-образным каналом. Их часто путают, а между тем, ошибка в выборе может сделать систему неработоспособной или даже опасной.

Клапаны с L-портом (иногда их называют «диверторными») предназначены для переключения потока между двумя направлениями. В любом из рабочих положений соединены только два порта из трех, третий — заблокирован. Типичное применение — переключение потока теплоносителя с одного теплообменника на другой. Поворот на 90° полностью меняет направление.

Клапаны с T-портом — более универсальны. Они могут работать и на смешение потоков (когда в центральный порт поступают две среды, а на выходе — их смесь), и на разделение (одна среда распределяется на два направления). Здесь, в положении рукояти «перпендикулярно», могут быть открыты все три порта. Это идеально для задач подмеса, например, в системах ГВС для поддержания температуры. Однако, в моей практике был случай, когда T-клапан по ошибке установили в схему, требующую строгого переключения, что привело к неконтролируемому смешению разнородных жидкостей. Вывод: выбор типа — это первый и самый важный шаг.

Области применения в промышленности: от котельной до технологической линии

Сферы использования трехходовых кранов чрезвычайно широки, но их можно систематизировать. Я бы выделил несколько основных направлений:

• Теплоэнергетика и ЖКХ: пожалуй, самая массовая область. Здесь клапаны используются для регулирования температуры в контурах отопления, для байпасирования насосов, в узлах обвязки котлов. Требования — часто стойкость к высокой температуре (до 200 °C) и скачкам давления.
• Нефтегазовая и химическая промышленность: более жесткие условия. Применяются для отбора проб, переключения потоков сырья между реакторами, в системах продувки. Здесь на первый план выходят материалы корпуса (чаще нержавеющая сталь или даже сплавы типа Inconel) и надежность уплотнений при работе с агрессивными средами.
• Водоподготовка и очистные сооружения: для дозирования реагентов, переключения фильтров, управления потоками в системах обратного осмоса. Ключевое — коррозионная стойкость и полная герметичность в закрытом положении.

Интересный кейс из практики: на одной из технологических линий в химическом производстве требовалось периодически смешивать два компонента в переменной пропорции. Использовали два отдельных регулирующих клапана и смеситель, что было дорого и ненадежно. Замена на один трехходовой T-образный клапан с электрическим приводом и системой управления позволила упростить схему и повысить точность дозирования. Экономия на оборудовании и монтаже составила, по грубым прикидкам, несколько сотен тысяч рублей.

Стоит отметить, что согласно обзору рынка промышленной арматуры, опубликованному на портале Росстандарта, доля шаровой арматуры, включая многоходовую, в общем объеме continues to расти, что косвенно подтверждает ее востребованность и технологическую зрелость.

Критерии выбора: на что смотреть помимо цены и давления

Выбирая клапан, инженеры часто ограничиваются номинальным давлением (PN) и диаметром (DN). Это необходимо, но недостаточно. Вот несколько параметров, которые, по моему опыту, часто упускают из виду, что ведет к проблемам:

Во-первых, пропускная способность (Kv) и характер ее изменения в зависимости от угла поворота. Для регулирующих функций это критично. У дешевых клапанов характеристика может быть сильно нелинейной, что усложняет настройку контура автоматики. Во-вторых, рабочий температурный диапазон с учетом не только среды, но и окружающей атмосферы. Уплотнения, рассчитанные на +150 °C в жидкости, могут дубеть на морозе -30 °C на улице. В-третьих, тип привода. Ручное управление дешевле, но для удаленных или автоматизированных систем нужны пневмо- или электроприводы. Их момент должен с запасом превышать расчетный для клапана.

Отдельно стоит вопрос материалов. Для воды подойдет латунь или чугун с покрытием, для морской воды — бронза или нержавейка AISI 316, для сероводородсодержащих сред — часто требуются спецстали. Производители с полным циклом, такие как упомянутая Sichuan Feiqiu Group, обычно предлагают широкий выбор материалов корпуса и уплотнений под разные задачи, что является признаком серьезного подхода.

Типичные ошибки монтажа и эксплуатации: взгляд монтажника

Даже самый качественный клапан можно вывести из строя неправильной установкой. Самые частые ошибки, которые я наблюдал:

Ошибка в ориентации. Трехходовые клапаны, особенно с конкретным типом порта, часто имеют рекомендуемое производителем направление монтажа (вертикальное/горизонтальное) и маркировку портов (например, A, B, AB). Игнорирование этого ведет к обратной работе или повышенному износу. Второй момент — неучет направления потока. Хотя шаровые клапаны часто считаются двунаправленными, в специфичных трехходовых моделях для некоторых функций направление первичного потока может быть заданным.

Еще одна проблема — отсутствие опор. Массивный клапан с приводом создает значительную нагрузку на трубопровод. Жесткое соединение без дополнительных опор может привести к деформации и утечкам по фланцам. Также многие забывают о необходимости технического обслуживания. Даже «необслуживаемые» клапаны требу periodic inspection, особенно в условиях вибрации или цикличных нагрузок. Простая проверка на легкость хода раз в полгода может предотвратить аварию.

Наконец, распространенная ошибка — попытка использовать стандартный клапан для задач с высокой цикличностью или для регулирования вблизи седла. Для таких режимов нужны специальные конструкции, часто с поджатием седел пружинами или с антифрикционными покрытиями шара. Использование не того инструмента — верный путь к частым простоям.

Заключение

Трехходовые шаровые клапаны — это мощный и гибкий инструмент для управления потоками в сложных технологических схемах. Их правильный выбор и применение требуют понимания не только конструкции, но и конкретной задачи, которую они должны решать — будь то переключение, смешение или разделение.

Ключ к успеху — комплексный подход: от точного определения типа порта и материалов до грамотного монтажа и планирования обслуживания. Экономия на этапе выбора часто оборачивается многократными затратами на ремонт и простои.
