Топ-5 преимуществ пневматический шаровый клапан перед другими типами запорной арматуры

В промышленных трубопроводных системах выбор запорной арматуры определяет надежность и эффективность работы. В этой статье мы разберем пять ключевых преимуществ пневматический шаровый клапан на основе многолетнего опыта эксплуатации в нефтегазовой и химической отраслях. Вы узнаете, почему этот тип арматуры часто предпочтительнее задвижек, вентилей и поворотных затворов.

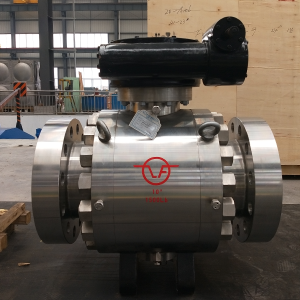

Принцип работы и конструктивные особенности пневматического шарового клапана

Конструкция пневматического шарового клапана основана на сферическом затворе со сквозным отверстием. При повороте шара на 90° поток среды полностью перекрывается или открывается. Пневматический привод обеспечивает быстрое срабатывание — обычно за 2-3 секунды, что критически важно для аварийных отсечных систем.

В отличие от ручных кранов, пневмопривод позволяет интегрировать клапан в системы автоматического управления. Например, при срабатывании датчиков загазованности на нефтехимическом предприятии клапаны закрываются без участия оператора. Это существенно повышает безопасность технологических процессов.

Сравнительный анализ: шаровые клапаны против задвижек и вентилей

Основное преимущество шаровых конструкций — минимальное гидравлическое сопротивление. В полностью открытом состоянии отверстие в шаре создает прямой поток, практически не отличающийся от сечения трубопровода. Для сравнения: в задвижках поток меняет направление, что приводит к потерям давления до 0,3-0,5 бар.

Ремонтопригодность — еще один важный аспект. Задвижки часто требуют замены уплотнительных поверхностей клина и седел после 200-300 циклов. В шаровых клапанах, особенно с плавающим шаром, основным расходным материалом являются кольцевые уплотнения, замена которых занимает не более 2 часов.

В наших проектах для магистральных газопроводов мы отмечали, что пневматический шаровый клапан демонстрирует лучшую герметичность класса «А» по ГОСТ 9544-2022. Это особенно важно для сред с высокой текучестью — природного газа, водорода, аммиака.

Эксплуатационная надежность и срок службы в различных условиях

Коррозионная стойкость определяется материалом исполнения. Для агрессивных сред (рассолы, кислотные стоки) рекомендуются клапаны с нержавеющими шарами AISI 316L и уплотнениями из фторопласта. В водоподготовке часто применяют эпоксидное покрытие, продлевающее ресурс на 40-50% compared to стандартным стальным исполнением.

Температурный диапазон работы — от -60°C до +200°C — покрывает большинство промышленных применений. Для криогенных жидкостей (сжиженный природный газ) требуются специальные исполнения с низкотемпературными уплотнениями и удлиненным штоком.

Экономическая эффективность и сокращение затрат на обслуживание

Снижение эксплуатационных расходов складывается из нескольких факторов:

• Минимальное техническое обслуживание — требуется только периодическая проверка герметичности
• Экономия энергии за счет низкого гидравлического сопротивления
• Сокращение простоев технологического оборудования

На химическом заводе в Татарстане замена задвижек на пневматические шаровые клапаны позволила сократить ежегодные затраты на ремонт на 280,000 ₽ на километр трубопровода. Это связано с уменьшением количества ремонтных бригад и отсутствием необходимости в регулярной регулировке.

Стоит отметить, что первоначальная стоимость качественного пневматического шарового клапана на 20-30% выше, чем задвижки того же диаметра. Однако за полный жизненный цикл (15-20 лет) совокупная экономия достигает 50-70% за счет минимального обслуживания.

Интеграция в системы автоматизации и умные производства

Современные пневматические шаровые клапаны оснащаются позиционерами и датчиками конечного положения. Это позволяет интегрировать их в SCADA-системы для дистанционного контроля и управления. В «умных» водопроводных сетях Москвы такие клапаны передают данные о положении и герметичности в единый диспетчерский центр.

Для опасных производств обязательно резервное управление — обычно ручной дублер (редуктор) на случай отказа пневматики. На практике мы рекомендуем устанавливать байпасные линии с ручными кранами для критически важных участков, хотя это увеличивает капитальные затраты на 10-15%.

Перспективным направлением считаем клапаны с IoT-модулями, которые прогнозируют остаточный ресурс по данным вибродиагностики и количества циклов. Такие решения уже тестируются на трубопроводах «Газпрома» и показывают точность прогноза до 95%.

Практические рекомендации по выбору и монтажу

При подборе пневматического шарового клапана учитывайте:

1. Рабочее давление (PN16, PN25, PN40) и температуру среды
2. Химическую совместимость материалов с рабочей средой
3. Время срабатывания и наличие взрывозащищенного исполнения
4. Способ монтажа — фланцевый, муфтовый или под приварку

Монтаж требует соблюдения ориентации — обычно стрелка на корпусе указывает направление потока. Неправильная установка может привести к повышенному износу уплотнений и даже заклиниванию шара. Мы сталкивались с случаями, когда клапаны, установленные «вверх ногами», выходили из строя через 3-4 месяца вместо гарантийных 5 лет.

Для сложных сред с твердыми включениями (шламы, пульпы) рекомендуются клапаны с полнопроходным исполнением и защитой уплотнений от абразивного износа. В горно-обогатительном комбинате в Кемеровской области такие решения продлили ресурс с 6 месяцев до 3 лет.

Заключение и выводы

Пневматический шаровый клапан предлагает комплекс преимуществ: быстрое срабатывание, высокая герметичность, долгий срок службы и легкость интеграции в АСУ ТП. Для ответственных применений в нефтегазовой, химической и коммунальной сферах это часто оптимальный выбор, несмотря на более высокую первоначальную стоимость.

При правильном подборе и монтаже современные пневматические шаровые клапаны обеспечивают бесперебойную работу в течение 15-20 лет, что подтверждается практикой ведущих промышленных предприятий России. Дальнейшее развитие связано с цифровизацией и прогнозным обслуживанием.
