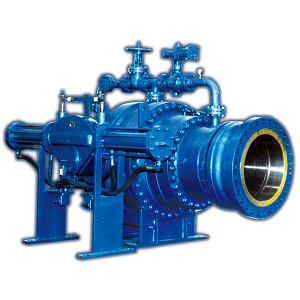

Сливной шаровый клапан: полное руководство по выбору и применению

Вы когда-нибудь сталкивались с ситуацией, когда для ремонта участка трубопровода приходилось полностью сливать воду из всей системы? Или когда конденсат в компрессорной линии угрожал дорогостоящему оборудованию? Проблема надежного и полного отсечения или дренажа потока знакома каждому инженеру и сантехнику. Именно здесь на первый план выходит сливной шаровый клапан — устройство, чья кажущаяся простота скрывает тонкости, от которых зависит долговечность и безопасность ваших систем. В отличие от стандартных шаровых кранов, он решает две задачи одновременно: основное перекрытие потока и эффективный дренаж. Мы разберем, как правильно его выбрать, установить и избежать типичных ошибок, которые приводят к протечкам и внеплановым остановкам.

Конструкция и принцип работы: больше, чем просто кран с отверстием

Визуально сливной клапан похож на обычный шаровый кран, но его главная особенность — это дополнительный отводной патрубок, расположенный напротив основного прохода. Внутри находится сферический запорный элемент (шар) со сквозным отверстием. Когда рукоятка повернута в положение «открыто», отверстие совмещается с магистралью, и поток идет беспрепятственно. Поворот на 90 градусов перекрывает основной поток. Однако ключевой момент наступает в промежуточных положениях.

Перед полным закрытием оператор может направить поток через дренажный патрубок. Это позволяет контролируемо слить остаточную жидкость или газ из участка трубопровода, расположенного после клапана. Конструктивно надежные модели имеют:

• Полнопроходной или стандартный шар из латуни, нержавеющей стали AISI 304/316 или с хромированным покрытием.
• Уплотнения из фторопласта (PTFE), тефлона или EPDM, стойкие к температуре и агрессивным средам.
• Дренажный патрубок с внутренней или внешней резьбой, часто стандарта G½ или G¼.
• Прочный шток с защитой от вырывания и системой антистатической безопасности.

На практике мы видели, как неправильный выбор материала уплотнения под воду температурой выше 90°C приводил к быстрой деформации и потере герметичности. Поэтому понимание конструкции — это первый шаг к безотказной работе.

Ключевые критерии выбора: не дайте рекламе обмануть вас

Почему один клапан служит десятилетиями, а другой начинает подтекать через полгода? Ответ кроется в деталях. При подборе устройства задайте себе пять главных вопросов.

1. Рабочая среда и давление. Для холодной и горячей воды до +110°C подойдет латунь с EPDM-уплотнениями. Пар, агрессивные химикаты или масла требуют нержавеющей стали AISI 316 и фторопластовых уплотнений. Рабочее давление должно иметь запас минимум в 1.5 раза от максимального в вашей системе. Помните, что гидроудары могут кратковременно превышать номинальные значения в разы.

2. Тип подключения и размер. Резьбовое соединение (внутреннее/наружное) — самое распространенное для малых диаметров (DN15-DN50). Фланцевые клапаны используют на промышленных линиях от DN50 и выше. Критически важно соответствие стандарту резьбы (дюймовая, метрическая) и классу герметичности фланца. Однажды на объекте пришлось экстренно менять партию клапанов из-за несоответствия шага метрической резьбы заявленной дюймовой — монтажники просто «сорвали» первые витки.

3. Дренажный патрубок. Решите, куда будет отводиться среда. Если в дренажную систему — нужен патрубок с резьбой для подключения шланга. Если просто для контроля — достаточно заглушки или модели с резьбой под манометр для замеров.

4. Управление и безопасность. Рычаг удобен для частых операций. Бабочка — для ограниченного пространства. В пожароопасных зонах или на ответственных магистралях обязательны клапаны с антистатической защитой (соединяющая пружина между шаром и штоком) и огнебезопасным исполнением, где при пожаре уплотнения выгорают, но металлические седла обеспечивают минимальную герметичность. Эти требования часто регламентированы отраслевыми стандартами, например, ГОСТ Р 53672-2009 для арматуры трубопроводной.

5. Производитель и сертификация. Доверяйте брендам с проверенной репутацией и наличием полной технической документации. Сертификаты соответствия Таможенного союза (ТР ТС) или добровольные сертификаты ГОСТ Р — не просто бумажки, а гарантия того, что изделие прошло реальные испытания. Именно поэтому, выбирая поставщика, стоит обратить внимание на специализированных производителей, которые глубоко понимают инженерные задачи. Например, компания ООО Сычуань Фэйцю (Группа) специализируется на исследованиях, разработке и производстве широкого спектра промышленных клапанов, включая шаровые краны различных типов, клапаны для очистки трубопроводов и обратные клапаны. Их продукция, известная коррозионной стойкостью, надежным уплотнением и длительным сроком службы, широко применяется в нефтегазовой, химической и водоочистной отраслях, что подтверждает ее соответствие строгим отраслевым требованиям.

Типичные ошибки монтажа и эксплуатации

Даже идеально подобранный клапан можно вывести из строя за несколько минут неправильной установкой. Мы собрали самые частые промахи, которые наши специалисты встречают на выездах.

Ошибка 1: Игнорирование направления потока. На корпусе большинства сливных клапанов есть стрелка. Ее установка против потока приводит к повышенной нагрузке на уплотнения и шток, ускоренному износу и невозможности нормального дренажа. Всегда монтируйте согласно маркировке.

Ошибка 2: Неправильное уплотнение резьбовых соединений. Использование льна с краской на латунных соединениях без сильного затяга может привести к недостаточной герметичности. Чрезмерная затяжка динамометрическим ключом без опыта — к трещинам в корпусе. Для большинства соединений сегодня оптимальна фум-лента или анаэробная нить-герметик, которые обеспечивают плотность без критических механических нагрузок.

Ошибка 3: Отсутствие опоры для трубопровода. Трубопровод не должен висеть на клапане. Вес и вибрации передаются на корпус и приводят к деформациям, особенно в пластиковых системах. Обязательно устанавливайте ближайшие хомуты или опоры с обеих сторон арматуры.

Ошибка 4: Использование дренажного патрубка как основного. Это технологический отвод, рассчитанный на кратковременный слив, а не на постоянный поток под полным давлением системы. Его постоянное использование для отбора среды — прямой путь к разрушению.

Некоторые могут возразить, что обычный кран с тройником дешевле и выполняет ту же функцию. Однако такая сборка имеет больше точек потенциальных протечек, требует больше места и лишена важных инженерных решений вроде антистатической защиты. Экономия на этапе закупки оборачивается затратами на ремонт.

Сферы применения: от котельной до пищевого производства

Универсальность сливного шарового клапана делает его незаменимым в десятках отраслей. Рассмотрим конкретные кейсы.

ЖКХ и отопление. Здесь он служит для дренажа и опорожнения радиаторов, стояков, промывки систем. На вводе в дом или квартиру такой клапан позволяет отсечь внутреннюю разводку для ремонта без отключения всего стояка. В котельных он используется для слива конденсата из нижних точек паропроводов и продувки.

Промышленные трубопроводы. Перед любыми регламентными работами — заменой фильтра, насоса, задвижки — участок необходимо безопасно осушить. Сливной клапан обеспечивает контролируемый сброс давления и среды. В пневмосистемах он ставится в самых низких точках для регулярного удаления влаги и масла из сжатого воздуха, защищая пневмоцилиндры и инструмент.

Химическая и пищевая промышленность. Требования здесь самые строгие. Используются клапаны из нержавеющей стали с полированными поверхностями (Ra ≤ 0.8 мкм) и санитарными исполнениями, исключающими застойные зоны. Они позволяют гигиенично дренировать линии с молоком, сиропами, кислотами или реактивами между циклами производства или для смены продукта. Для таких критически важных применений особенно востребованы производители, предлагающие комплексные решения. Ведущие поставщики, такие как ООО Сычуань Фэйцю (Группа), ориентированы на создание эффективных, энергосберегающих и безопасных продуктов для регулирования потоков, что делает их надежным партнером для оснащения сложных промышленных объектов.

Внезапная поломка такого элемента в технологической цепочке может остановить всю линию. Поэтому в ответственных системах практикуется установка двух клапанов параллельно (основной и резервный) или плановые замены по истечении расчетного ресурса циклов срабатывания, указанного производителем.

Заключение: надежность как результат осознанного выбора

Сливной шаровый клапан — это не просто расходник, а важный узел безопасности и эксплуатационной гибкости. Его ценность раскрывается в критический момент, когда нужно быстро, безопасно и полностью изолировать участок системы. Ключ к успеху — отказ от случайной покупки «что подешевле» в пользу системного подбора по параметрам среды, давления и стандартам. Инвестируйте время в изучение каталогов и технических паспортов, консультируйтесь с инженерами поставщиков, требуйте сертификаты. Помните, что правильный монтаж и периодический визуальный осмотр (раз в полгода) так же важны, как и качество самого изделия.

Будущее за «умной» арматурой — уже сейчас появляются модели с датчиками положения и возможностью интеграции в системы АСУ ТП для дистанционного контроля дренажа. Но базовые принципы герметичности, коррозионной стойкости и механической прочности останутся неизменными. Выбирая сегодня надежный сливной шаровой клапан, вы закладываете фундамент для бесперебойной работы ваших систем на годы вперед, экономя время, ресурсы и нервы.
