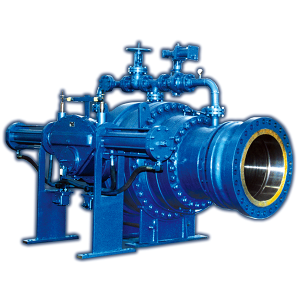

Сливной шаровый клапан: принцип работы, выбор и установка

Казалось бы, простой элемент — сливной шаровый клапан. Но его неправильный выбор или монтаж может привести к протечкам, невозможности обслужить систему и даже аварии. В этой статье, основанной на практике работы с трубопроводной арматурой, разберем, как избежать этих проблем.

Зачем нужен именно шаровый клапан для слива, а не другой тип?

Основная задача сливного клапана — обеспечить полный и быстрый дренаж жидкости из системы, бака или аппарата. И здесь шаровой кран, пожалуй, вне конкуренции. Когда он открыт, его сквозное отверстие совпадает с диаметром трубопровода, создавая минимальное гидравлическое сопротивление. Это значит, что вода или другой теплоноситель уйдет быстро и, что важно, с минимальным количеством остаточного осадка.

Для сравнения, традиционные винтовые (вентильные) сливные клапаны имеют более сложный путь для потока, часто задерживают шлам и в целом медленнее. В условиях, например, аварийного или планового осушения технологической линии на производстве, каждая минута на счету. Хотя, справедливости ради, в некоторых специфических случаях, где требуется тонкая регулировка скорости слива, игольчатый клапан может быть предпочтительнее. Но для 95% задач дренажа — это именно шаровое решение.

Еще один аргумент — надежность и простота конструкции. Всего два основных положения («открыто»/«закрыто»), мало подвижных частей, что снижает риск отказа. Как показывает практика, качественный шаровой клапан, установленный на слив, служит десятилетиями, требуя лишь периодической проверки на герметичность в закрытом положении.

Устройство и принцип работы: что внутри и на что это влияет

В основе лежит полый шар (сфера) с сквозным отверстием. Шар соединен со штоком, который, в свою очередь, соединен с рукояткой. Поворачивая рукоятку на 90 градусов, мы вращаем шар, совмещая его отверстие с потоком (открыто) или разворачивая глухой стороной к потоку (закрыто). Казалось бы, все просто, но дьявол в деталях.

Ключевой элемент — уплотнительные кольца (седла), между которыми зажат шар. Именно от их материала зависит, с какой средой можно работать. Стандартные фторопластовые (PTFE, тефлон) кольца подходят для воды, пара, инертных сред до +200°C. Для агрессивных химикатов или высоких температур (скажем, в котельных установках) ищут клапаны с металлическими седлами или кольцами из специальных полимеров, например, RPTFE. Тут часто ошибаются, ставя «универсальный» клапан на среду, для которой его уплотнения не предназначены — и получают быстрый износ и течь.

Корпус и сам шар — второй момент. Для систем отопления и ГВС часто хватает латуни или качественной хромированной стали. Для наружного слива из уличных емкостей, в химической или морской среде — нужна нержавеющая сталь, например, AISI 304 или 316. В магистральных нефтегазовых системах применяются полносварные стальные клапаны, где вопрос слива решается интеграцией в конструкцию, как в некоторых моделях ООО Сычуань Фэйцю (Группа). Согласно требованиям ГОСТ Р 53672-2009 на арматуру трубопроводную, материалы должны соответствовать параметрам рабочей среды.

Критерии выбора: диаметр, давление и другие неочевидные параметры

Первое, на что смотрят, — условный проход (Ду, DN). Он должен соответствовать диаметру подводящей трубы или патрубка емкости. Тут распространенная ошибка — поставить клапан меньше диаметра трубы «для экономии». Это резко увеличивает время слива и создает ненужное местное сопротивление. Лучше брать равным или, в некоторых специфичных схемах, на размер больше.

Рабочее давление (Ру, PN) — должно с запасом (минимум в 1.5 раза) превышать максимальное давление в системе в точке установки. Для стандартной квартирной разводки это обычно PN16 или PN25, для этажа многоэтажки или производственной котельной — PN40 и выше.

Но есть и менее очевидные критерии, о которых вспоминают после монтажа:

• Тип присоединения: Резьба (внутренняя/наружная) подходит для малых диаметров. Под приварку — для ответственных и высоконапорных систем. Фланцевое — для легкого демонтажа на больших трубопроводах.
• Конструкция корпуса: Цельносварной корпус максимально надежен. Разборный (составной) легче в обслуживании, но имеет больше потенциальных точек протечки.
• Ориентация штока и тип рукоятки: Будет ли клапан в легкодоступном месте? Не будет ли рукоятка цепляться или мешать? Для труднодоступных мест иногда ставят клапаны с редуктором или цепным приводом.
• Температурный диапазон: Указывается для корпуса и отдельно для уплотнений. Для слива с котла или солнечного коллектора это критично.

Типичные ошибки при монтаже и как их избежать

Самая частая ошибка — установка клапана без доступа к нему. Его размещают вплотную к стене, полу или другому оборудованию так, что повернуть рукоятку или подставить ведро невозможно. Минимальное расстояние должно позволять свободный поворот рукоятки на 90° и удобный доступ для обслуживания.

Вторая проблема — неправильное уплотнение резьбовых соединений. Направление намотки льна или фум-ленты, использование пасты — все это важно. Недоуплотнение даст течь, а переуплотнение может сорвать резьбу или деформировать корпус клапана, особенно латунного. Важный нюанс: при монтаже нельзя использовать газовый ключ на корпусе клапана — только на присоединительной муфте или шестиграннике под рукояткой, чтобы не деформировать тонкостенные элементы.

И третье, о чем часто забывают — не предусмотреть дренажный канал или отвод. Особенно если сливают агрессивную или горячую среду. Просто открыть клапан в помещение — нарушение техники безопасности. Нужно или обеспечить подключение к дренажной линии, или иметь безопасную емкость для приема среды. Также для длинных горизонтальных участков перед клапаном иногда рекомендуют небольшой уклон, чтобы в этой точке не скапливался осадок, мешающий полному закрытию.

Обслуживание и диагностика неисправностей

Исправный клапан практически не требует обслуживания. Но периодическая проверка раз в сезон (перед отопительным, например) не помешает. Она сводится к визуальному осмотру на предмет внешней коррозии и проверке плавности хода рукоятки. Если рукоятка начала туго ходить, не нужно прикладывать избыточное усилие — это может сломать шток.

Чаще всего проблема одна — протечка в закрытом состоянии. Если течет по штоку, возможно, нужно просто немного подтянуть сальниковое уплотнение (если конструкция предусматривает такую возможность). Если течет через закрытый шар, значит, повреждены седла или сам шар. В большинстве неразборных клапанов это означает замену всего узла. Вот здесь и проявляется преимущество ремонтнопригодных моделей, где можно заменить кольца-седла.

Еще одна редкая, но неприятная неисправность — внутренняя коррозия шара или засорение. Если через частично открытый клапан не идет поток, возможно, отверстие в шаре забито отложениями. В таком случае нужно аккуратно промыть систему или, при возможности, демонтировать и прочистить клапан. Главное правило: никогда не используйте клапан для регулировки потока, оставляя его в промежуточном положении надолго. Быстрый износ седел и кавитация гарантированы. Его позиции — только «открыто» и «закрыто».

Таким образом, корректный подбор и монтаж сливной шаровый клапан — это не мелочь, а важный этап в создании надежной и обслуживаемой системы. Учет рабочей среды, давления, удобства доступа и монтажа избавит от головной боли в будущем. Помните, что эта маленькая деталь в критический момент должна сработать на 100%.

Сомневаетесь в выборе модели или материале? Изучите технические каталоги производителей, где обычно есть подробные таблицы применения. Для сложных случаев лучше проконсультироваться со специалистом-теплотехником или инженером по трубопроводной арматуре.
