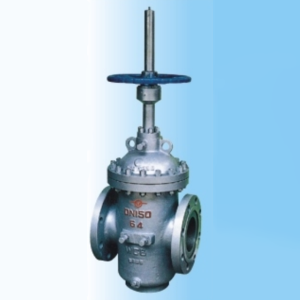

Плоская задвижка: назначение, устройство и области применения в промышленности

Выбор запорной арматуры для магистральных трубопроводов часто сводится к спору между сторонниками разных конструкций. В этой статье мы разберем плоская задвижка — не самую новую, но надежную и проверенную временем конструкцию. Мы рассмотрим, где ее применение действительно оправдано, какие подводные камни есть в эксплуатации и как отличить качественное изделие от проблемного, опираясь на практический опыт работы с трубопроводами в России.

Конструктивные особенности: почему именно «плоская»?

Главное отличие плоской задвижки от более распространенной клиновой — в форме затвора. Если в клиновой затвор представляет собой два диска, сходящихся под углом и распирающих седла, то в плоской — это единая плита, которая перемещается перпендикулярно потоку среды. Такая конструкция изначально менее подвержена заклиниванию из-за перепадов температуры или деформации корпуса, что критично для протяженных наружных трубопроводов, например, в условиях Сибири, где суточные перепады могут достигать 30°C.

Однако, у этой простоты есть обратная сторона. Плоский затвор требует более точного управления и, как правило, не является самоуплотняющимся в той же мере, что и клиновой. Уплотнение здесь сильно зависит от давления рабочей среды: чем выше давление, тем плотнее прижимается затвор к седлам. Именно поэтому для вакуумных систем или систем с низким давлением плоские задвижки подходят хуже, требуя более сложных конструкций уплотнений или дополнительного поджима.

Внутри конструкции тоже есть вариации. Бывают задвижки с выдвижным и невыдвижным шпинделем. Первые — дороже и габаритнее, но резьба шпинделя не контактирует с рабочей средой, что продлевает срок службы. Вторые — компактнее и дешевле, но вся резьбовая пара работает в среде, что для абразивных или коррозионных сред (например, в некоторых процессах на химических заводах) быстро выводит их из строя. Это тот случай, когда экономия на этапе закупки может обернуться частыми ремонтами.

Области применения: где она незаменима, а где проигрывает

Исходя из конструкции, основные ниши плоской задвижки — это трубопроводы с высоким давлением и относительно чистыми средами, где требуется полнопроходное сечение и надежное запирание. Классические примеры:

• Магистральные нефте- и газопроводы. Здесь важна надежность, способность работать под давлением в 100 атмосфер и выше, а также стойкость к длительным периодам в одном положении (открыто/закрыто).
• Трубопроводы воды и пара высокого давления на ТЭЦ и в котельных. Отсутствие застойных зон в прямом проходе снижает риск эрозии.
• Магистрали сжатого воздуха в крупных промышленных цехах.

А где ее ставить не стоит? Прежде всего, это трубопроводы с вязкими или быстро кристаллизующимися средами, а также с большим количеством механических примесей. Плоский затвор, находясь в промежуточном положении для регулирования потока, подвергается сильной абразивной эрозии. Кроме того, твердые частицы могут осесть в пазу корпуса, мешая полному закрытию. Для таких задач чаще используют шаровые краны или, в крайнем случае, специальные ножевые задвижки.

Интересный практический случай: на одном из нефтеперерабатывающих заводов в Поволжье попробовали заменить часть клиновых задвижек на плоские на участке с тяжелой нефтью. Расчет был на меньший риск заклинивания. Но через полгода эксплуатации с регулированием потока задвижки потеряли герметичность из-за эрозии уплотнительных поверхностей. Пришлось менять обратно на клиновые, работающие только в режиме «открыто-закрыто». Это показывает, что теория всегда должна проверяться спецификой конкретной среды.

Сравнение с клиновой задвижкой: основные плюсы и минусы

Чтобы принять решение, нужно четко понимать разницу. Вот ключевые моменты, которые мы вынесли из сравнительных испытаний и отзывов с производств:

1. Риск заклинивания. Плоская задвижка менее склонна к заклиниванию при перепадах температуры или из-за деформации трубопровода. Клиновая, особенно жесткого типа, в таких условиях может «застыть» в крайнем положении.
2. Стоимость и сложность изготовления. Производство качественной клиновой задвижки с точно подогнанными уплотнительными поверхностями под углом — процесс более сложный и, как следствие, часто более дорогой. Плоская конструкция в этом плане проще.
3. Ремонтопригодность. В случае повреждения седел, плоскую задвижку часто проще отремонтировать наплавкой и последующей механической обработкой прямо на месте (при наличии оборудования). Ремонт клиновой чаще требует снятия и заводского ремонта.
4. Герметичность. При одинаковом качестве изготовления, современная двухдисковая эластичная клиновая задвижка часто обеспечивает лучшую герметичность класса «А» по ГОСТ 9544-2015, особенно на низких давлениях.

Таким образом, выбор — это всегда компромисс. Если ваш приоритет — максимальная надежность и простота в условиях возможных деформаций трубопровода, и вы готовы мириться с потенциально чуть большим усилием на закрытие под высоким давлением, то плоская задвижка — отличный выбор. Если же нужна сверхгерметичность на всем диапазоне давлений, а трубопровод стабилен, то стоит рассмотреть современные клиновые модели.

Материалы исполнения и выбор для конкретных сред

Материал корпуса и уплотнений — это то, что определяет стоимость и долговечность. Для большинства нефтегазовых применений в России стандартом де-факто является углеродистая сталь 25Л (литье) с защитным покрытием. Для агрессивных сред, например, на химических производствах или в морской воде, переходят на нержавеющие стали типа 12Х18Н10Т или дуплексные стали.

Седла и затвор — самое уязвимое место. Стандартное решение — наплавка стеллитом (сплав на основе кобальта). Это дает отличную износостойкость, но не всегда хорошо работает с некоторыми коррозионными средами. Альтернатива — уплотнительные кольца из фторопласта (PTFE) или других эластомеров для менее ответственных применений с низкими температурами. Важно запросить у поставщика отчет об испытаниях материалов на химическую стойкость к конкретной среде.

На рынке есть производители, которые делают упор на специальные решения. Например, ООО Сычуань Фэйцю (Группа), помимо широкой номенклатуры шаровых кранов, предлагает и задвижки, в том числе плоские, с различными вариантами материалов уплотнений и покрытий, адаптированные под специфические задачи. Такой подход позволяет подобрать арматуру не «из того, что есть», а под конкретный проект, что в долгосрочной перспективе снижает риски.

Монтаж, эксплуатация и типичные ошибки

Даже самая лучшая задвижка может быстро выйти из строя при неправильной установке. Основные ошибки, которые мы видим на практике:

• Несоблюдение соосности. Задвижка не должна компенсировать несоосность труб! Монтаж «внатяг» создает остаточные напряжения в корпусе, которые приведут к протечкам по фланцам или заклиниванию затвора. Нужно использовать компенсаторы или правильно центрировать трубопровод.
• Отсутствие техобслуживания. Резьбовые пары шпинделя (особенно у моделей с невыдвижным шпинделем) требуют регулярной смазки специальными составами. Пренебрежение этим ведет к коррозии, увеличению крутящего момента и поломке привода.
• Использование не по назначению. Попытка использовать задвижку для тонкого регулирования потока абразивной среды — гарантированный путь к ремонту. Для регулировки нужен отдельный регулирующий клапан.
• Неправильное хранение. Поставленная на склад задвижка с открытыми фланцами и без заглушек быстро собирает внутрь мусор и влагу, что стартует процесс коррозии еще до ввода в эксплуатацию.

Рекомендуется после монтажа, перед вводом в эксплуатацию под давлением, провести ручное открытие-закрытие, убедившись в плавности хода. А также вести журнал обслуживания, фиксируя даты смазки и возникающие проблемы.

Итак, плоская задвижка остается востребованным и надежным решением для четко определенного круга задач: высокое давление, чистые среды, работа преимущественно в двух позициях и сложные температурные условия. Ее выбор должен быть основан не на привычке, а на трезвом анализе параметров трубопровода и условий его работы.
