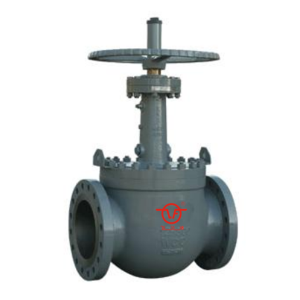

Как выбрать отсечной шаровой клапан по давлению, температуре и среде? Практическое руководство

Правильный выбор отсечной шаровой клапан — залог безопасности, долговечности и бесперебойной работы трубопроводной системы. В этой статье разберём, на какие параметры обращать внимание в первую очередь, чтобы не ошибиться при проектировании или замене.

Почему «просто шаровой кран» не подходит для аварийного отсечения

Многие до сих пор путают обычный шаровой кран с настоящим отсечным шаровым клапаном. Разница не только в названии: отсечной клапан должен обеспечивать герметичность класса А по ГОСТ 33257-2015, выдерживать резкие перепады давления и срабатывать за строго регламентированное время — обычно не более 10–30 секунд.

Я однажды участвовал в расследовании инцидента на газораспределительной станции под Казанью. Причиной утечки стал именно «бытовой» шаровой кран, установленный вместо сертифицированного отсечного клапана. Его уплотнение не выдержало циклических нагрузок, и при аварийной команде он просто «залип».

Поэтому первый вывод: если речь идёт о системах с повышенной опасностью (газ, пар, агрессивные среды), экономия на арматуре — прямой путь к аварии. Отсечной клапан должен быть спроектирован именно для функции быстрого и надёжного перекрытия, а не для частого ручного регулирования.

Как давление и температура влияют на выбор конструкции

Рабочее давление — один из ключевых параметров. Например, для систем с давлением до 1,6 МПа подойдут клапаны с латунным корпусом, но уже при 4,0 МПа и выше требуется сталь — чаще всего марки 20 или 09Г2С. При этом важно учитывать не только номинал, но и возможные гидроудары.

Температура тоже играет решающую роль. При работе с перегретым паром (+250 °C и выше) стандартные PTFE-уплотнения плавятся. Здесь нужны металлические уплотнения или специальные композиты, выдерживающие до +425 °C. Такие решения, например, предлагает компания ООО Сычуань Фэйцю (Группа), которая более 60 лет специализируется на промышленной арматуре.

Стоит помнить: максимальная температура зависит не только от корпуса, но и от типа привода. Пневматические и электрические приводы имеют собственные температурные ограничения, особенно в условиях открытой установки без защиты от солнца.

Среда — главный определяющий фактор при выборе материала

Если по трубопроводу движется техническая вода — можно использовать углеродистую сталь. Но стоит добавить хлор или сероводород, как начинается коррозия, и срок службы клапана сокращается в разы. В таких случаях выбирают нержавеющую сталь (например, 12Х18Н10Т) или дублирование внутренних поверхностей полимерами.

В нефтегазовой отрасли часто встречаются двухфазные среды с твёрдыми частицами. Здесь критична не только коррозионная стойкость, но и износостойкость уплотнений. Металлические уплотнения, несмотря на более высокую стоимость, оказываются выгоднее в долгосрочной перспективе — они не требуют замены каждые 2–3 года.

• Природный газ — сталь 20, фланцевое исполнение, сертификат ТР ТС 012/2011;
• Кислоты (H₂SO₄, HCl) — корпус из Hastelloy или футеровка PTFE;
• Пар высокого давления — полностью сварной корпус, металлическое уплотнение.

Ошибаться с материалом — значит закладывать аварию на этапе проектирования. Лучше потратить время на анализ состава среды, чем потом менять всю линию.

Тип привода: ручной, пневматический или электрический?

Для редко используемых участков (например, обводных линий) достаточно ручного управления. Но в системах аварийного отключения — только автоматика. Пневмоприводы предпочтительны там, где есть сжатый воздух: они быстрые, взрывобезопасные и просты в обслуживании.

Электроприводы дают больше гибкости: можно интегрировать в АСУ ТП, настроить дистанционное управление, получать сигналы положения. Однако они дороже и требуют защиты от влаги и пыли (минимум IP66). В условиях Сибири или Дальнего Востока ещё и обогрев нужен.

Интересный момент: некоторые проекты сегодня используют гибридные решения — пневмопривод с ручным дублёром. Это позволяет вмешаться вручную, если пропало питание или воздух. Такой подход особенно популярен на объектах с высокими требованиями к отказоустойчивости.

Практические рекомендации по монтажу и эксплуатации

Даже самый качественный отсечной шаровой клапан выйдет из строя, если его неправильно установить. Главное правило — направление потока должно совпадать с маркировкой на корпусе. Иначе уплотнение будет работать «на отрыв», а не «на прижим», и герметичность быстро нарушится.

Также важно предусмотреть доступ для обслуживания. Я видел случаи, когда клапан монтировали вплотную к стене — и при первой же проверке пришлось резать трубу. Минимальный зазор — 300 мм со стороны привода, особенно если он электрический.

Наконец, не забывайте о периодической проверке. Даже  (не требующие обслуживания) клапаны нужно хотя бы раз в год включать в тестовом режиме, чтобы избежать заклинивания. По данным Ростехнадзора, до 40% отказов отсечной арматуры связаны именно с длительным простаиванием без движения.

Таким образом, выбор отсечного шарового клапана — это не просто подбор по диаметру, а комплексный инженерный расчёт, учитывающий давление, температуру, среду, тип привода и условия эксплуатации. Ошибка на любом этапе может привести к серьёзным последствиям.

Если вы проектируете систему или подбираете замену, стоит изучить технические каталоги проверенных производителей. Фотографии, чертежи и сертификаты реальных решений доступны на сайте компании — возможно, именно там вы найдёте клапан, соответствующий вашим требованиям по безопасности и надёжности.
