Криогенный шаровой кран: устройство, принцип работы и сферы применения

Работа с жидким азотом, кислородом или СПГ требует абсолютной надежности арматуры. В этой статье мы подробно разберем криогенный шаровой кран: его особую конструкцию, принцип работы в экстремальных условиях и ключевые области применения, чтобы вы могли понять, на что обратить внимание при выборе и эксплуатации.

Чем криогенный кран отличается от обычного? Особенности работы при низких температурах

Главное заблуждение — считать, что стандартный шаровой кран, рассчитанный на положительные температуры, справится с криогенными средами. Основное отличие криогенного шарового крана заключается в его способности сохранять механическую прочность, герметичность и управляемость при температурах до -196°C (жидкий азот) и ниже. При таком охлаждении обычные материалы становятся хрупкими, смазки застывают, а уплотнения теряют эластичность, что неминуемо ведет к аварии.

Ключевая инженерная задача — предотвратить передачу холода от рабочей среды к узлам управления и уплотнениям. Если шток крана будет промерзать, оператор просто не сможет его повернуть в критический момент. Более того, конденсация влаги из атмосферного воздуха на охлажденных частях и последующее обледенение могут полностью заблокировать механизм. Поэтому основной принцип работы криогенного крана строится на эффективной тепловой изоляции и отводе холода от критических узлов.

В моей практике был случай на одном из химических производств, где попытались использовать стандартный кран для периодической подачи жидкого азота. После нескольких циклов открытия/закрытия уплотнительные кольца из обычного фторопласта потрескались и рассыпались, что привело к утечке. Потребовалась полная замена арматуры на специализированную, а ведь можно было избежать простоев, изначально выбрав правильное решение.

Конструктивные особенности: удлиненная шейка, материалы и изоляция

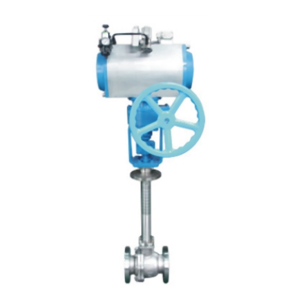

Наиболее узнаваемая особенность криогенного шарового крана — это удлиненная шейка (шток). Она создает так называемую «холодную зону» между корпусом крана, охлаждаемым средой, и «теплой зоной», где расположены подшипники, сальниковое уплотнение и привод. Длина этой шейки может достигать 150-200 мм и более, что достаточно для того, чтобы тепло извне не давало образоваться инею в зоне уплотнения штока, сохраняя его подвижность.

Материалы подбираются специально для работы на холод. Корпус и шар чаще всего изготавливают из нержавеющих сталей марок 304L или 316L, которые сохраняют ударную вязкость при низких температурах. Для седел (уплотнений) используются модифицированные полимеры, такие как армированный фторопласт (RPTFE) или полиэфирэфиркетон (PEEK), которые не теряют эластичности. В ответственных применениях, например, для жидкого кислорода, где недопустимо наличие горючих материалов, могут применяться металлические седла с напылением.

Еще одна важная деталь — это конструкция для отвода возможных утечек. В криогенной технике применяется так называемая система двойного уплотнения с полостью между уплотнениями. Эта полость имеет дренажное отверстие, выводящее наружу. Если первичное уплотнение, контактирующее со средой, начинает подтекать, криогенная жидкость или пар уходят через это отверстие, а не наружу в атмосферу, что повышает безопасность и позволяет вовремя заметить проблему. Производители с большим опытом, такие как ООО Сычуань Фэйцю (Группа), уделяют особое внимание именно таким деталям, так как они напрямую влияют на безопасность эксплуатации в сложных условиях.

Сферы применения: от медицины до космоса

Основная область применения криогенных шаровых кранов — это системы хранения, транспортировки и распределения сжиженных газов. Самый крупный потребитель — это индустрия сжиженного природного газа (СПГ). Здесь краны устанавливаются на загрузочных рукавах, в системах переохлаждения, на линиях подачи топлива к испарителям. Они должны выдерживать не только крайне низкие температуры, но и высокое давление, а также циклические нагрузки.

Второй огромный сектор — это промышленные газы: кислород, азот, аргон, водород. Криогенные шаровые краны используются на азотных установках разделения воздуха, в системах наполнения баллонов и криохранилищ, на трубопроводах жидкого кислорода в металлургии и медицинских учреждениях. Особенно строгие требования предъявляются к арматуре для кислорода: все материалы должны быть обезжирены, а конструкция исключать возможность искрообразования, чтобы предотвратить возгорание.

Помимо этого, краны находят применение в более специфичных областях:

• Криогеника и научные исследования: системы охлаждения сверхпроводящих магнитов в ускорителях частиц или медицинских томографах (МРТ).
• Аэрокосмическая промышленность: системы хранения и подачи жидкого кислорода и водорода в качестве ракетного топлива.
• Пищевая промышленность: линии для быстрой заморозки продуктов с использованием жидкого азота.

В каждом из этих случаев требования к чистоте внутренней полости, герметичности и надежности крана предельно высоки.

Монтаж и эксплуатация: критически важные нюансы

Правильная установка криогенного шарового крана так же важна, как и его конструкция. Первое правило — строго соблюдать ориентацию в пространстве, указанную производителем. Большинство таких кранов предназначены для монтажа в вертикальном положении штоком вверх. Это обеспечивает правильную работу удлиненной шейки и предотвращает скопление жидкости в полости подшипников привода, что могло бы привести к их замерзанию.

Перед вводом в эксплуатацию с криогенной средой систему и кран необходимо правильно охладить (продуть). Резкая подача жидкости с температурой -196°C в теплый кран вызовет сильнейшее термическое напряжение в металле и может повредить уплотнения. Стандартная процедура — это постепенное охлаждение небольшими порциями жидкой среды или ее холодным паром до достижения рабочих температур. Часто эту процедуру называют «холодной обкаткой».

При техническом обслуживании категорически запрещается использовать не предназначенные для низких температур смазки. Они затвердеют и заблокируют механизм. Обслуживание обычно сводится к визуальному контролю состояния изоляции, проверке на предмет обледенения штока и, при необходимости, подтяжке сальникового уплотнения в «теплой зоне». Если кран долгое время не использовался, перед открытием стоит убедиться, что шток не примерз — для этого некоторые модели оснащаются системами электроподогрева штока.

Как выбрать подходящий криогенный шаровой кран?

Выбор начинается с четкого определения параметров среды: тип сжиженного газа, рабочая температура, давление (как рабочее, так и испытательное), требуемый класс герметичности по ГОСТ или ISO. Например, для жидкого кислорода нужен кран в специальном «кислородном» исполнении с обезжиренными деталями. Далее определяется тип присоединения (фланец, под приварку) и материал корпуса, который должен быть совместим со средой и иметь соответствующий сертификат.

Обязательно нужно обратить внимание на исполнение по пожаровзрывобезопасности и климатическому исполнению, особенно для установки на открытом воздухе в условиях российского климата. Наличие удлиненной шейки достаточной длины — обязательное условие. Также стоит уточнить у поставщика, проводились ли с кранами реальные низкотемпературные испытания, или данные по ним носят чисто теоретический характер.

Наконец, ключевой фактор — это репутация производителя. В этой сфере особенно ценен опыт, подтвержденный реализованными проектами. Крупные производители промышленной арматуры, такие как ООО Сычуань Фэйцю (Группа), которые занимаются не только криогенной, но и общепромышленной и трубопроводной арматурой, как правило, имеют глубокую экспертизу в материаловедении и точном машиностроении. Их продукция для ответственных объектов, будь то магистральный газопровод или криогенная установка, проходит многоступенчатый контроль, что является залогом долгой и безопасной службы крана в самых суровых условиях.

Таким образом, криогенный шаровой кран — это высокотехнологичное изделие, чья конструкция продиктована экстремальными условиями эксплуатации. Его правильный выбор, монтаж и обслуживание являются обязательным условием для безопасной и эффективной работы любых систем со сжиженными газами.

Если у вас остались вопросы по подбору крана для конкретной среды или условий — задавайте их в комментариях. Чтобы увидеть конструктивные особенности различных моделей, вы можете посмотреть фотографии и схемы оборудования на нашем сайте.
