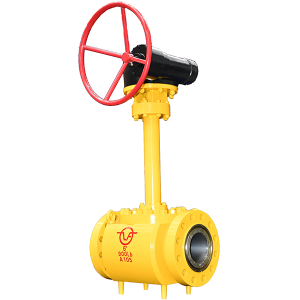

Клапан шаровой сливной: назначение, устройство и принцип работы

Клапан шаровой сливной — это не просто разновидность запорной арматуры, а специализированное решение для опорожнения резервуаров и трубопроводов. В статье мы разберем его конструктивные особенности, типичные ошибки монтажа и подскажем, на что обратить внимание при выборе для вашей системы.

Конструкция и принцип работы: почему именно шар?

Главное отличие сливного шарового клапана от обычного шарового крана — в его ориентации и исполнении корпуса. Если стандартный кран устанавливается в разрыв трубопровода для перекрытия потока, то сливной монтируется в нижней точке емкости или трубопровода, и его основная задача — обеспечить полное опорожнение. Конструктивно он состоит из литого или кованого корпуса (часто с фланцевым присоединением), внутри которого вращается сферическая пробка (шар) с сквозным отверстием.

Принцип работы до гениальности прост: когда рукоятка (рычаг или редуктор) поворачивается на 90°, шар также поворачивается. В открытом положении отверстие в шаре совмещается с проходом в корпусе, и среда свободно сливается. В закрытом — неперфорированная сторона шара перекрывает поток, упираясь в уплотнительные кольца (седла). Именно здесь кроется ключевое преимущество: в отличие от клиновых задвижек, в проходе не образуется «карманов», где мог бы скапливаться осадок или остатки продукта.

Однако есть нюанс, который часто упускают из виду. Качество слива напрямую зависит от внутренней геометрии корпуса. Хороший сливной клапан имеет корпус с минимальными застойными зонами и уклоном в сторону выходного патрубка. Иногда встречаются конструкции с удлиненным или скошенным корпусом — это как раз для улучшения дренажных характеристик. Если же внутри есть выступы или резкие переходы, часть жидкости будет оставаться, что для некоторых процессов (смена продукта в пищевой промышленности, опорожнение реагентной емкости) совершенно недопустимо.

Материалы исполнения и типы уплотнений: выбор под среду

Неправильный выбор материала — самая распространенная и дорогая ошибка. Условно, для неагрессивных сред (вода, воздух, слабые растворы) часто достаточно клапанов из углеродистой стали с внутренним покрытием (эпоксидное, резиновое) или из нержавеющей стали AISI 304. Но в химической, нефтегазовой или пищевой промышленности все сложнее.

По нашему опыту, особенно тщательно нужно подходить к выбору для попеременного контакта с разными средами или для работы в условиях циклических температурных нагрузок. Материал седла может терять эластичность или набухать, что приводит к заклиниванию шара или потере герметичности. В технической документации серьезных производителей, таких как ООО Сычуань Фэйцю (Группа), всегда есть подробные таблицы совместимости материалов с различными средами, на которые стоит опираться.

Области применения: где без сливного клапана не обойтись?

Сфера применения шарового сливного клапана чрезвычайно широка, но можно выделить несколько основных областей, где его использование наиболее оправдано.

1. Нефтегазовая промышленность и нефтехимия: Опорожнение технологических емкостей, сепараторов, отстойников, дренаж нижних точек магистральных трубопроводов. Здесь ключевы требования к огнестойкости (исполнение с противопожарной защитой), герметичности класса VI по ГОСТ 9544-2015 и стойкости к сероводороду.
2. Химическая и фармацевтическая промышленность: Слив реакционных масс, реагентов, готовых продуктов из реакторов и смесителей. На первый план выходит химическая стойкость всех контактных частей и возможность полной санации (CIP-мойки) без демонтажа.
3. Пищевая и молочная промышленность: Опорожнение танков, котлов, линий розлива. Обязательны исполнения с полированными внутренними поверхностями (Ra < 0.8 мкм), соответствующие санитарным нормам (например, 3-A в США или EHEDG в Европе).
4. Коммунальное хозяйство и водоочистка: Дренаж отстойников, илонакопителей, слив из систем фильтрации. Здесь важна стойкость к абразивному износу и коррозии.

Интересный случай из практики: на одном из нефтеперерабатывающих заводов пытались использовать для дренажа грязевика обычный проходной клапан с фланцем. Из-за застойной зоны под задвижкой там постоянно скапливался шлам, который мешал проверке и в итоге привел к локальной коррозии. Замена на полнопроходной шаровой сливной клапан с косым корпусом решила проблему дренажа и упростила обслуживание.

Монтаж и эксплуатация: типичные ошибки и как их избежать

Даже самый качественный клапан может выйти из строя досрочно из-за ошибок при установке. Вот наиболее частые проблемы, с которыми мы сталкиваемся.

• • Неправильная ориентация. Сливной клапан должен устанавливаться строго вертикально штоком вверх или, в крайнем случае, под углом, указанным производителем. Установка «на бок» приведет к неравномерному износу седел и затрудненному повороту шара из-за смещения вектора усилий.

Отсутствие опоры под корпус. Особенно актуально для клапанов большого диаметра (DN80 и выше) и с фланцевым присоединением. Вес клапана и динамические нагрузки от потока не должны ложиться на трубопровод, это может вызвать его деформацию и утечки по фланцам. Нужен независимый кронштейн или опора.

• Игнорирование направления потока. Хотя многие шаровые клапаны двунаправленные, некоторые модели, особенно с несимметричной конструкцией или специальными седлами, имеют указанное стрелкой направление потока. Его нарушение приведет к снижению герметичности и может повредить седло.
• Работа в «полуоткрытом» состоянии. Это, пожалуй, главный «убийца» шаровых клапанов. В промежуточных положениях высокоскоростной поток вызывает кавитацию и эрозию поверхности шара и седла, что быстро выводит их из строя. Шаровой клапан — устройство для положения «открыто» или «закрыто».

При эксплуатации важно соблюдать регламент технического обслуживания, даже для заявленных «необслуживаемых» моделей. Хотя бы раз в год, а в тяжелых условиях и чаще, нужно проверять легкость хода, отсутствие протечек по штоку и фланцам, а также состояние смазки в редукторе, если он есть. Данные о межремонтных интервалах и рекомендуемых смазочных материалах обычно приводятся в паспорте изделия, который должен соответствовать требованиям системы технического регулирования Таможенного союза (ТР ТС 010/2011).

Критерии выбора: на какие параметры смотреть в первую очередь?

Выбирая шаровой сливной клапан, нужно системно оценить несколько групп параметров.

1. Давление (PN/RP) и температура. Указанные в паспорте значения — это максимум для новой арматуры. Разумно брать запас в 15-20%, особенно для систем с возможными гидроударами. Не забывайте, что допустимое давление падает с ростом температуры.
2. Диаметр условного прохода (DN). Его выбирают исходя из требуемой скорости слива. Слишком маленький диаметр увеличит время опорожнения, слишком большой — неоправданно удорожит систему. Часто диаметр клапана делают на размер меньше диаметра подводящего трубопровода.
3. Тип управления: Ручной рычаг подходит для легких сред и доступных мест. Редуктор (червячный или конический) нужен для больших усилий или подземной установки. Пневмо- или электропривод — для автоматизированных систем или дистанционного управления. Для привода критично знать необходимое время срабатывания и наличие источника энергии.
4. Конструктивное исполнение (полнопроходной/стандартный). Полнопроходной (Full Bore) имеет отверстие в шаре, равное DN трубопровода, что минимизирует потери давления и улучшает очистку. Но он дороже и массивнее. Стандартный (Reduced Bore) дешевле и компактнее, но создает гидравлическое сопротивление.

Наконец, нельзя игнорировать вопрос сертификации. Для работы на опасных производственных объектах в России часто требуется наличие сертификата соответствия требованиям технических регламентов, а для клапанов, работающих под давлением — разрешения Ростехнадзора (ныне — Роструд в части экспертизы промбезопасности). Наличие такой документации у производителя или поставщика — косвенный, но важный признак надежности.

Заключение

Шаровой сливной клапан, при всей кажущейся простоте, является высокоспециализированным устройством, грамотный выбор и монтаж которого напрямую влияют на эффективность и безопасность технологического процесса. Ключ к успеху — в точном соответствии его характеристик (материал, давление, тип исполнения) условиям работы и в соблюдении правил установки.

Если перед вами стоит задача оснастить резервуар или трубопровод надежной дренажной арматурой, рекомендуем детально проработать все указанные параметры. Для визуального сравнения конструктивных особенностей различных моделей вы можете ознакомиться с техническими схемами и изображениями на профильных ресурсах.
