Двухходовой шаровый клапан: как выбрать по давлению, температуре и типу среды?

Практическое руководство по выбору двухходовых шаровых клапанов для промышленных трубопроводов. Разбираем критерии давления, температуры и совместимости материалов с разными средами на основе опыта монтажа.

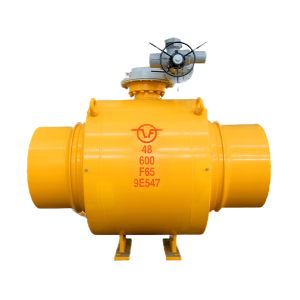

Конструктивные особенности двухходовых шаровых клапанов

Двухходовой шаровый клапан принципиально отличается от трехходового количеством подключений — только вход и выход. Конструкция основана на сферическом затворе с цилиндрическим каналом, который при повороте на 90 градусов либо полностью открывает поток, либо перекрывает его.

В промышленности мы различаем полнопроходные и стандартные исполнения. Полнопроходные модели, где диаметр отверстия соответствует диаметру трубопровода, обеспечивают минимальные потери давления, но требуют более мощных приводов. Для систем, где небольшие гидравлические потери допустимы, подходят редуцированные клапаны — они компактнее и дешевле.

Материал уплотнительных колец — один из ключевых параметров. Фторопластовые уплотнения (PTFE) подходят для большинства сред при температурах до 200°C, в то время как металлические уплотнения используются в высокотемпературных применениях, но могут требовать большего усилия для поворота.

Расчет рабочего давления и запаса прочности

Номинальное давление PN должно минимум на 25-30% превышать максимальное рабочее давление в системе. Для трубопроводов с возможными гидроударами, характерными для насосных станций, запас прочности должен быть не менее 50%. На практике клапан PN16 лучше не эксплуатировать постоянно при давлениях выше 12 бар.

Испытательное давление, указанное в паспорте, обычно в 1.5 раза выше номинального, но это проверка на герметичность при приемочных испытаниях, а не рекомендация по эксплуатации. Мы сталкивались с ситуациями, когда клапаны, постоянно работающие на пределе PN, выходили из строя уже через год.

При подборе учитывайте несколько факторов:

• Пиковое и рабочее давление в системе
• Возможность гидравлических ударов
• Температурную деградацию прочности материалов
• Износ уплотнений в процессе эксплуатации

Температурные ограничения для разных материалов

Стандартные шаровые клапаны из углеродистой стали с PTFE уплотнениями работают в диапазоне от -20°C до +200°C. Для криогенных применений до -196°C требуются специальные исполнения из нержавеющих сталей, сохраняющих ударную вязкость при низких температурах.

Тепловое расширение может вызывать заклинивание, особенно в клапанах больших диаметров. В наших проектах для DN150 и выше мы всегда предусматриваем температурные компенсаторы или выбираем клапаны с плавающим шаром, как в ассортименте ООО Сычуань Фэйцю (Группа).

При температурах выше 300°C стандартные уплотнения из PTFE разрушаются, а прочность углеродистых сталей снижается. Для таких условий нужны клапаны из нержавеющей стали AISI 316 или жаропрочных сплавов с металл-металлическим уплотнением.

Совместимость материалов с рабочей средой

Для воды и нейтральных сред обычно подходят бронзовые и чугунные клапаны с EPDM или NBR уплотнениями. В химической промышленности предпочтительна нержавеющая сталь AISI 304 или 316L, а для особо агрессивных сред — сплавы хастеллой или дуплексные стали.

Материал шара и штока должен соответствовать коррозионной стойкости корпуса. В бюджетных моделях часто экономят именно на этих компонентах, что приводит к заклиниванию и преждевременному выходу из строя. Мы рекомендуем всегда проверять сертификаты на материалы всех деталей.

При работе с пищевыми продуктами, фармацевтикой или полупроводниковой промышленностью требуются клапаны с электрополированными поверхностями и сертификатами FDA. Обычные сантехнические исполнения не подходят из-за возможной миграции компонентов из уплотнений в рабочую среду.

Типы управления и автоматизация

Ручное управление остается оптимальным для редко переключаемых клапанов. Рычажные приводы удобны для быстрого переключения, но маховики предпочтительнее в стесненных условиях. Помните, что длина рычага напрямую влияет на прилагаемое усилие — иногда это приводит к повреждению штока.

Пневматические приводы обеспечивают быстрое срабатывание и взрывобезопасность, что критически важно для химических производств. Однако они требуют подготовки сжатого воздуха и не подходят для низких температур без дополнительной осушки. Мы часто сталкивались с замерзанием конденсата в приводах зимой.

Электрические приводы более универсальны, но дороже и требуют подвода питания. Для критических применений выбирайте модели с ручным дублером на случай отключения электроэнергии. Современные интеллектуальные приводы позволяют мониторить положение и усилие, что помогает прогнозировать обслуживание.

Распространенные ошибки монтажа

Установка клапана под напряжением из-за несоосности трубопровода — одна из самых частых причин преждевременного износа. Допустимое смещение не должно превышать 2 мм на метр длины, а угловое отклонение — 1 градус. Мы рекомендуем использовать компенсаторы смещения для больших диаметров.

Отсутствие опор рядом с клапаном приводит к провисанию трубопровода и созданию изгибающих моментов на фланцах. Особенно критично для чугунных клапанов большого диаметра, которые плохо воспринимают изгибающие нагрузки. Опоры должны располагаться с обеих сторон на расстоянии не более 5D от клапана.

Неправильная ориентация может вызывать скопление воздуха или шлама в полости клапана. Для горизонтальных трубопроводов шпиндель должен быть направлен вверх или горизонтально, но не вниз. В вертикальных трубопроводах поток должен быть направлен снизу вверх для облегчения управления.

Техническое обслуживание и диагностика

Плановый осмотр следует проводить каждые 6 месяцев для агрессивных сред и ежегодно для нейтральных. При проверке обращайте внимание на:

• Герметичность в закрытом положении
• Легкость хода управления
• Отсутствие внешних повреждений и коррозии
• Состояние антикоррозионного покрытия

Течь через уплотнения шара часто устраняется подтяжкой сальникового уплотнения. Но если требуется более 2-3 оборотов подтяжки, вероятно нужна замена уплотнительных колец. Важно не перетягивать — это увеличивает усилие управления и износ штока.

Заклинивание клапана обычно вызвано отложениями в зазорах или коррозией. Не применяйте чрезмерное усилие — это может сломать шток или привод. Лучше демонтировать клапан и промыть специальными растворителями, рекомендованными производителем.

Сравнение производителей и ценовой диапазон

Российские производители предлагают хорошее соотношение цены и качества для стандартных применений. Клапан DN50 PN40 стоит от 3500 ₽, но в исполнении из нержавеющей стали цена возрастает до 12000-15000 ₽. Качество в последние годы значительно улучшилось.

Европейские бренды отличаются точностью изготовления и полной документацией, но их стоимость в 2-3 раза выше. Для критических применений в нефтегазовой отрасли эта разница обычно оправдана, особенно при наличии локальной сервисной поддержки.

Китайские производители, включая Sichuan Feiqiu, значительно улучшили качество за последние годы. Их клапаны среднего ценового сегмента (от 5000 ₽ за DN50 PN40) часто не уступают европейским аналогам по основным параметрам, что подтверждается нашими испытаниями.

Заключение и рекомендации

Правильный выбор двухходового шарового клапана требует комплексного анализа условий эксплуатации и тщательного подбора материалов. Критически важны соответствие давлениям и температурам, а также химическая совместимость с рабочей средой.

Не экономьте на качестве для критических применений — надежное перекрытие потока может предотвратить аварию с миллионными убытками. Всегда учитывайте возможность нештатных ситуаций при расчете запаса прочности и выбирайте проверенных поставщиков.

Если у вас есть вопросы по подбору клапанов для конкретной среды — опишите параметры в комментариях. Для ознакомления с техническими характеристиками различных моделей посетите каталог промышленной арматуры на нашем сайте.
